반도체 - 메모리 I/O - DMA (Direct Memory Access)

[개념]

1) CPU를 대신하여 I/O 장치와 주기억장치 사이의 데이터 전송을 담당하는 장치

2) CPU를 통하지 않고 주변장치와 주기억장치와의 데이터 전송이 이루어지는 방식

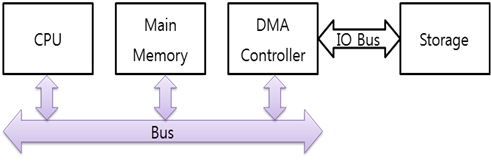

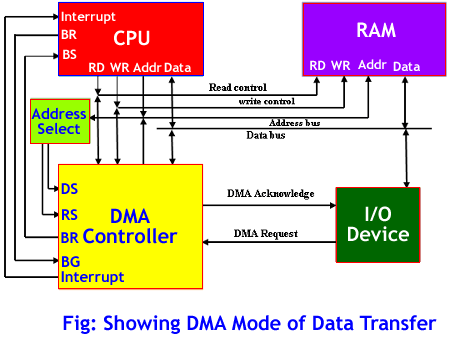

DMA 구성도

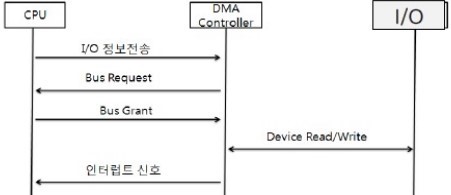

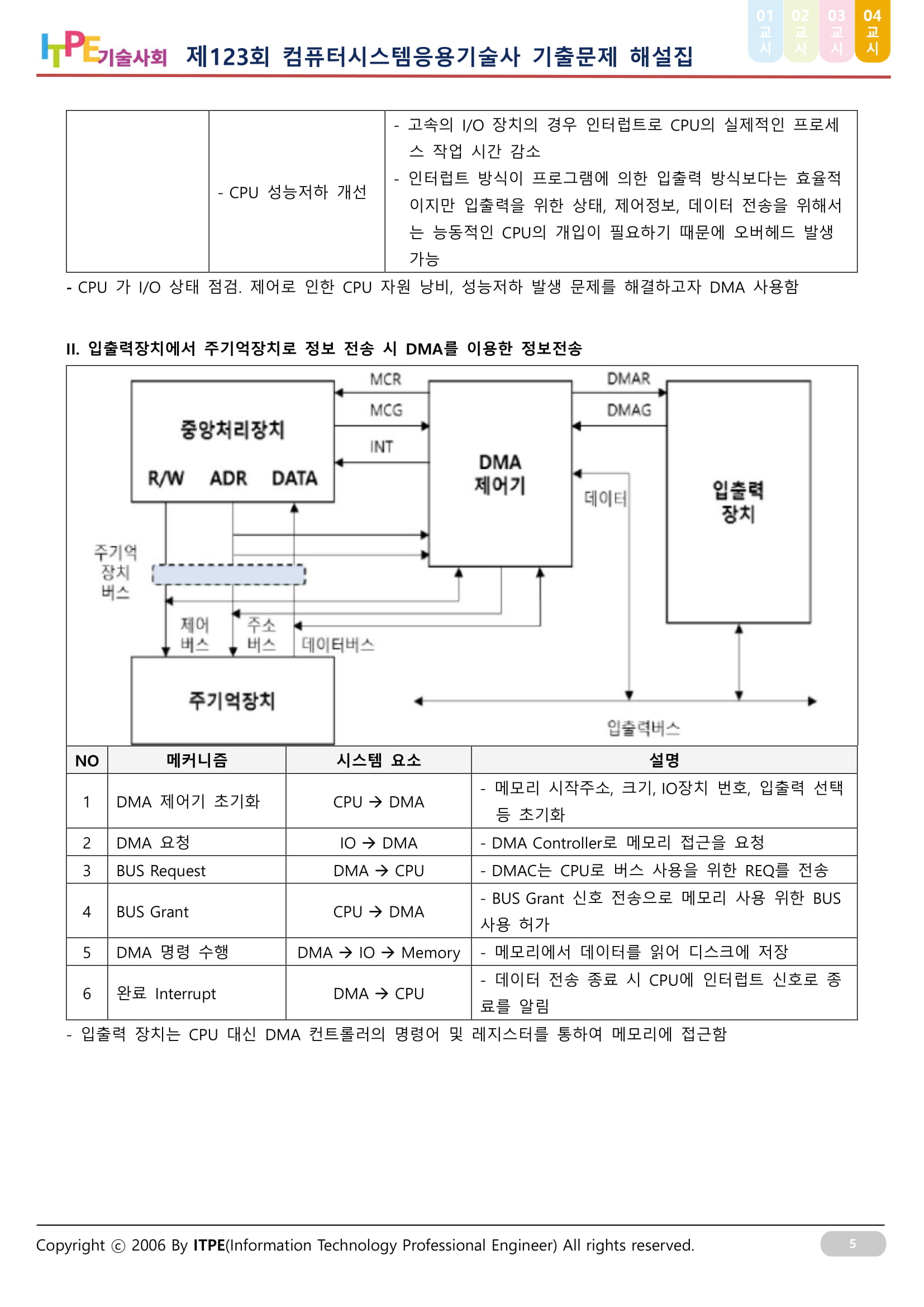

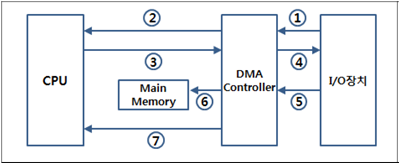

DMA I/O 절차

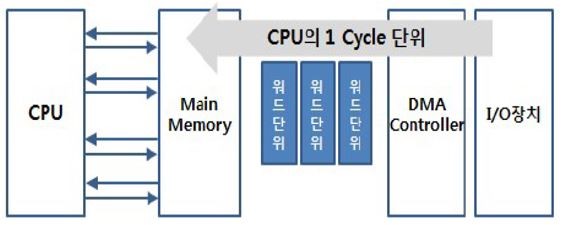

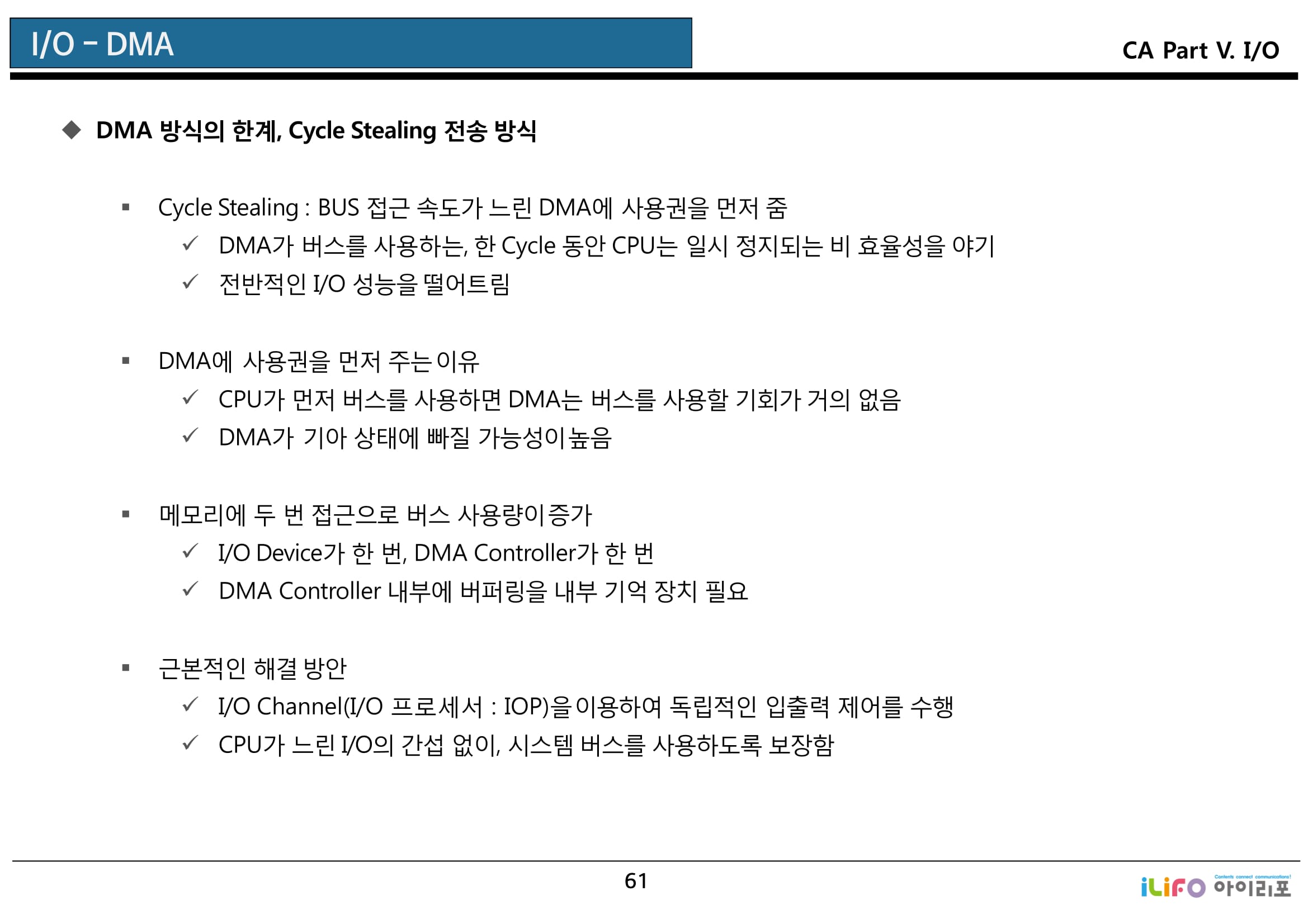

DMA Mode - Cycle Stealing (Word 단위)

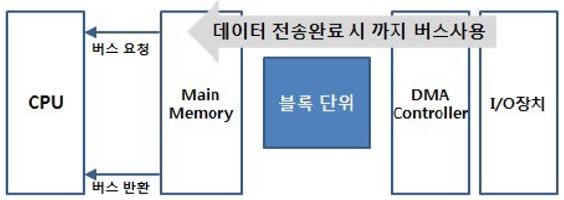

DMA Mode  - Burst Transfer (Block 단위)

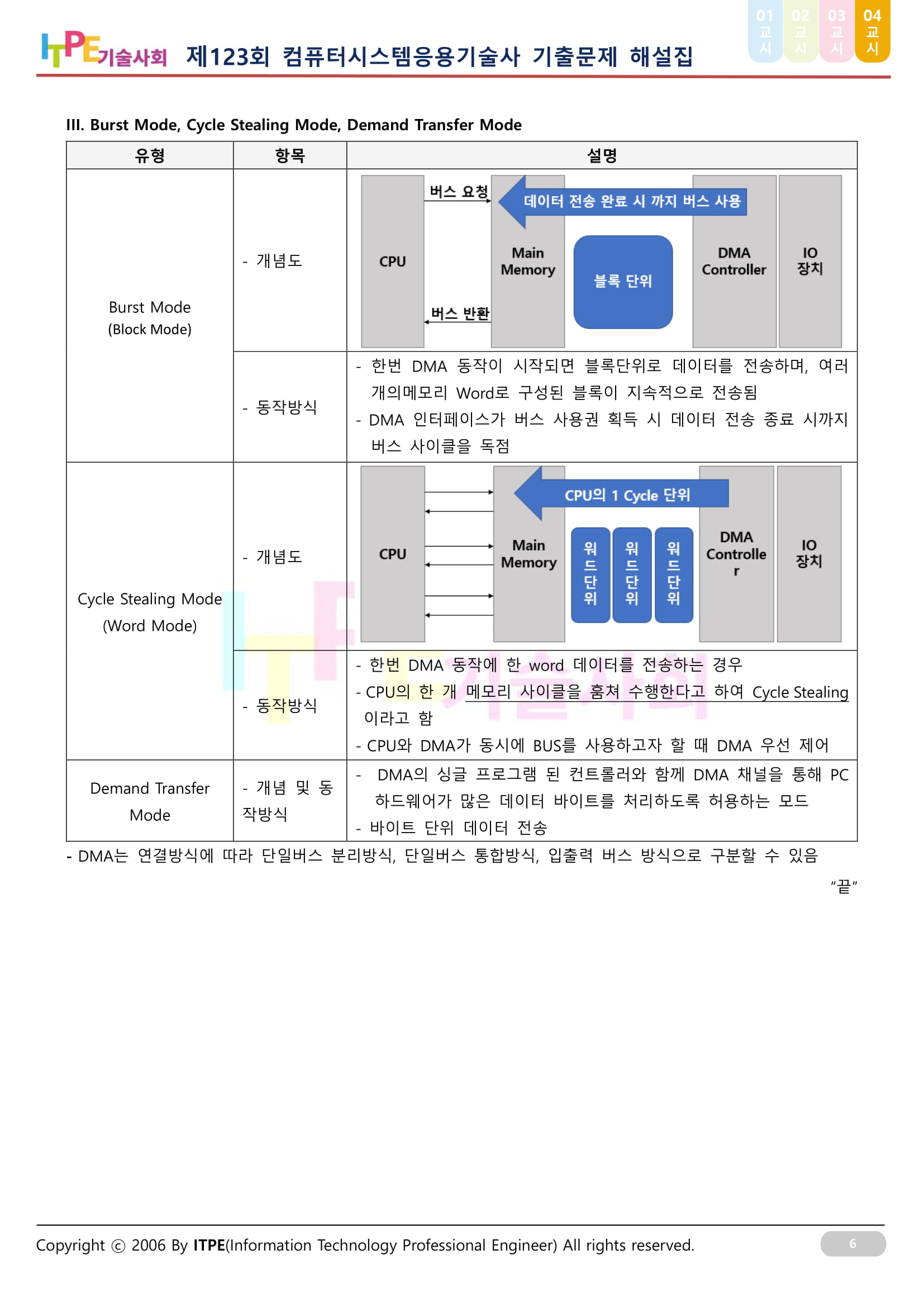

구분	설명
Burst Mode (Block Mode)	-한번DMA 동작이 시작되면 블록단위의 데이터를 전송하는 경우   -여러 개의 메모리word로 구성된 블록이 지속적으로 전송됨   -DMA 인터페이스가 버스 사용권을 획득하면 데이터전송을 마칠 때까지 버스 사이클독점   버스점유
Word Mode (Cycle Stealing)	-한번의DMA 동작 동안에 한 word의 데이터를 전송하는 경우   -CPU의 한(1개) memory cycle을 훔쳐서 수행 한다고 하여 Cycle stealing이라 호칭   -CPU와 DMA가 동시에 Bus를 사용하고자 할 때 DMA에게 먼저 제어 권을 넘겨줌   버스공유   cpu가 버스를 사용하지 않을경우 사용

Advantage	세부 설명
CPU Utilization 향상	- DMA Controller가 IO동작 수행하는 동안 CPU는 다른 작업을 수행 가능 (IO 작업 동안 CPU가 Block되지 않음)
Multi Process 환경에서 유리	- 다수의 프로세스가 동작하는 환경에서 프로세스의 IO 작업과 프로세스의 CPU 작업이 병렬화 될 수 있음
Process 응답시간 향상	- 느린 IO 작업으로 인하여 다른 프로세스들이 대기 하지 않음으로 인해 응답성 향상
