[Lasers for CPO/NPO: Part 1 – The InP DFB Laser]

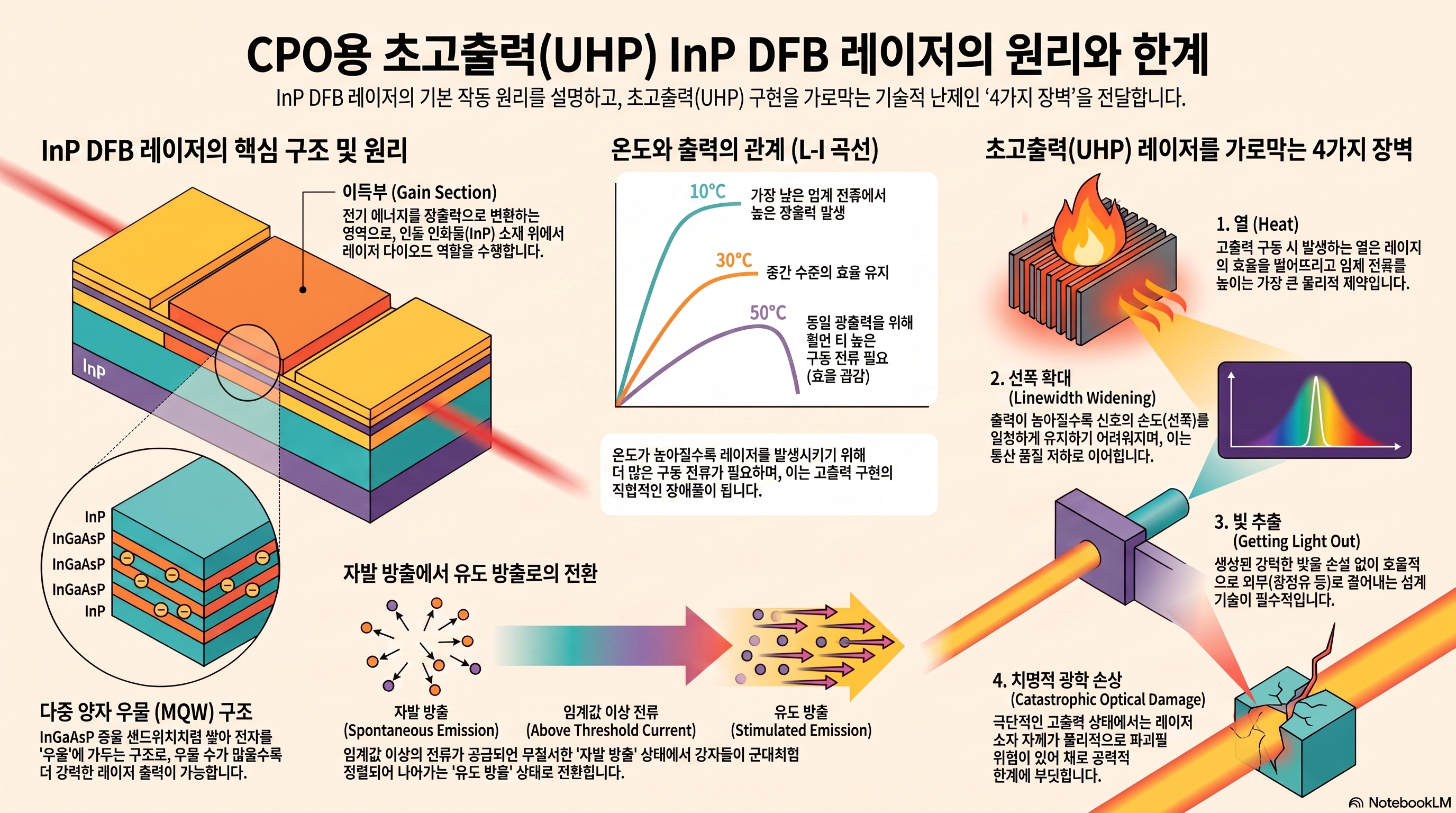

이 글은 차세대 데이터센터의 핵심인 공동 패키징 광학(CPO) 기술을 구현하기 위해 필수적인 초고출력(UHP) 레이저의 원리와 설계 난제를 분석합니다. 저자는 선두 기업인 루멘텀(Lumentum)의 기술적 우위가 어디에서 오는지 탐구하며, 이를 위해 인듐 인화물(InP) 분산 피드백(DFB) 레이저의 기초와 다중 양자 우물(MQW) 구조를 통한 광 생성 과정을 상세히 설명합니다. 특히 낮은 전류에서의 자발 방출과 임계값을 넘었을 때 발생하는 유도 방출의 차이를 강조하며, 온도가 상승할수록 레이저 구동이 어려워지는 물리적 특성을 지적합니다. 결과적으로 이 텍스트는 열 관리와 선폭 확대 같은 네 가지 주요 물리적 장벽을 극복해야 하는 초고출력 레이저 제조의 진입 장벽과 그 고도의 공학적 복잡성을 독자에게 전달하는 데 목적이 있습니다.

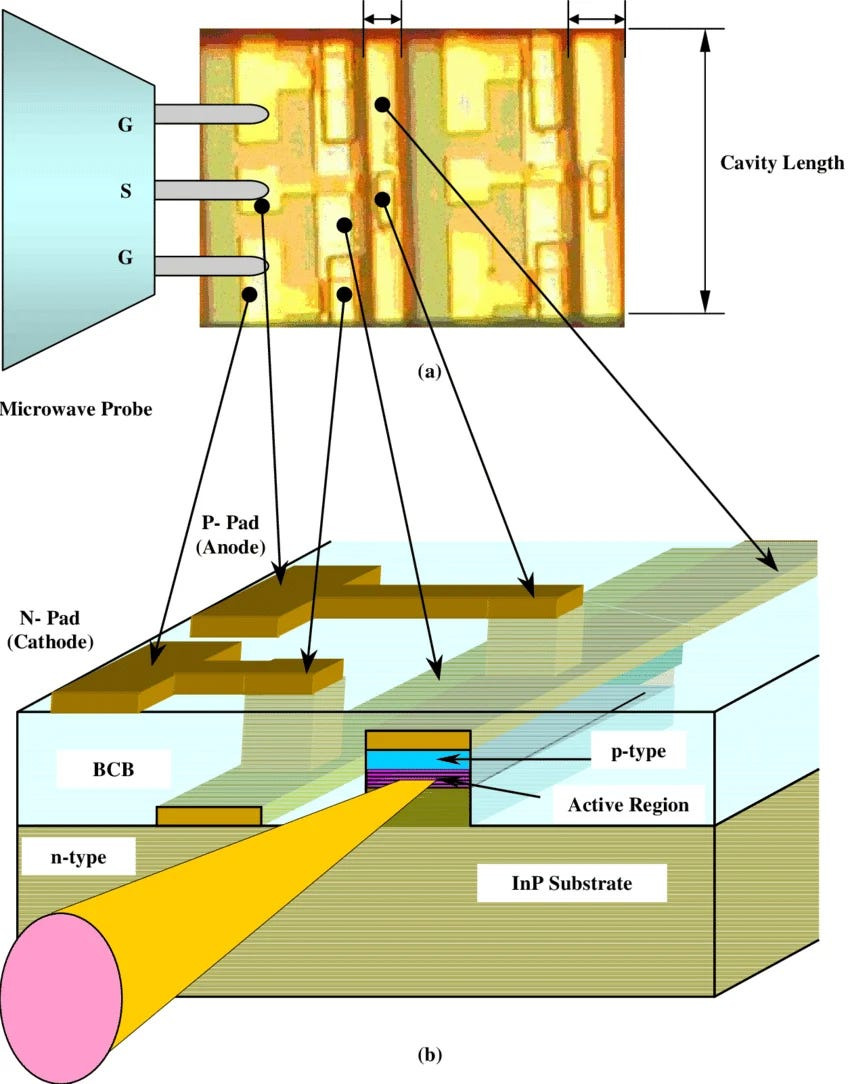

출처: 다중 양자 우물 레이저 다이오드를 위한 광대역 및 확장 가능한 등가 회로 모델, 김재홍 박사 학위 논문, 조지아 공과대학교, 2005.



초고출력 InP DFB 레이저: 원리 이해부터 물리적 한계 돌파를 위한 엔지니어링 전략

현대 데이터센터의 트래픽 폭증으로 인해 CPO(Co-Packaged Optics) 및 NPO(Near-Packaged Optics)로의 전환은 선택이 아닌 필수가 되었습니다. 이 아키텍처의 심장부에는 초고출력(UHP, Ultra-High Power) 광원이 자리 잡고 있습니다.



1. 레이저 다이오드의 에너지 변환 메커니즘

레이저 다이오드는 전기 에너지를 광학 에너지로 변환하는 '이득 섹션(Gain section)'입니다. 이 변환 효율은 단순히 소자의 성능을 넘어 광통신 시스템 전체의 전력 효율과 열 관리 전략을 결정짓는 핵심 지표입니다.



활성 영역(Active Region)의 정밀 설계: InGaAs/InP 이종 구조

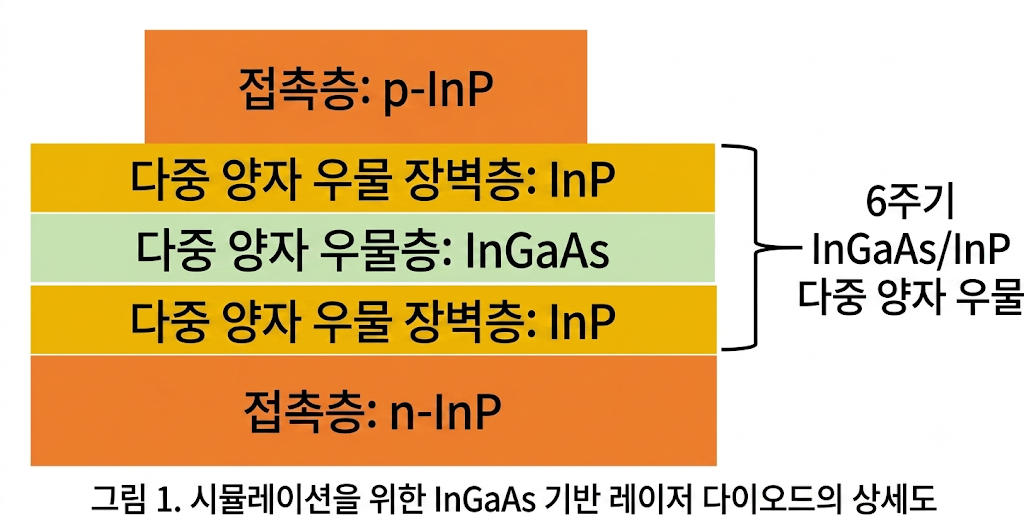

InP 기반 레이저의 핵심은 서로 다른 밴드갭 에너지를 가진 재료를 정밀하게 쌓아 올린 이종 구조(Heterostructure)에 있습니다. 논문의 시뮬레이션 모델에 따르면, 현대적인 UHP 레이저의 활성 영역은 InGaAs(Well)와 InP(Barrier) 층이 교차하며 형성되는 다중 양자 우물(MQW, Multiple Quantum Wells) 구조를 채택합니다.

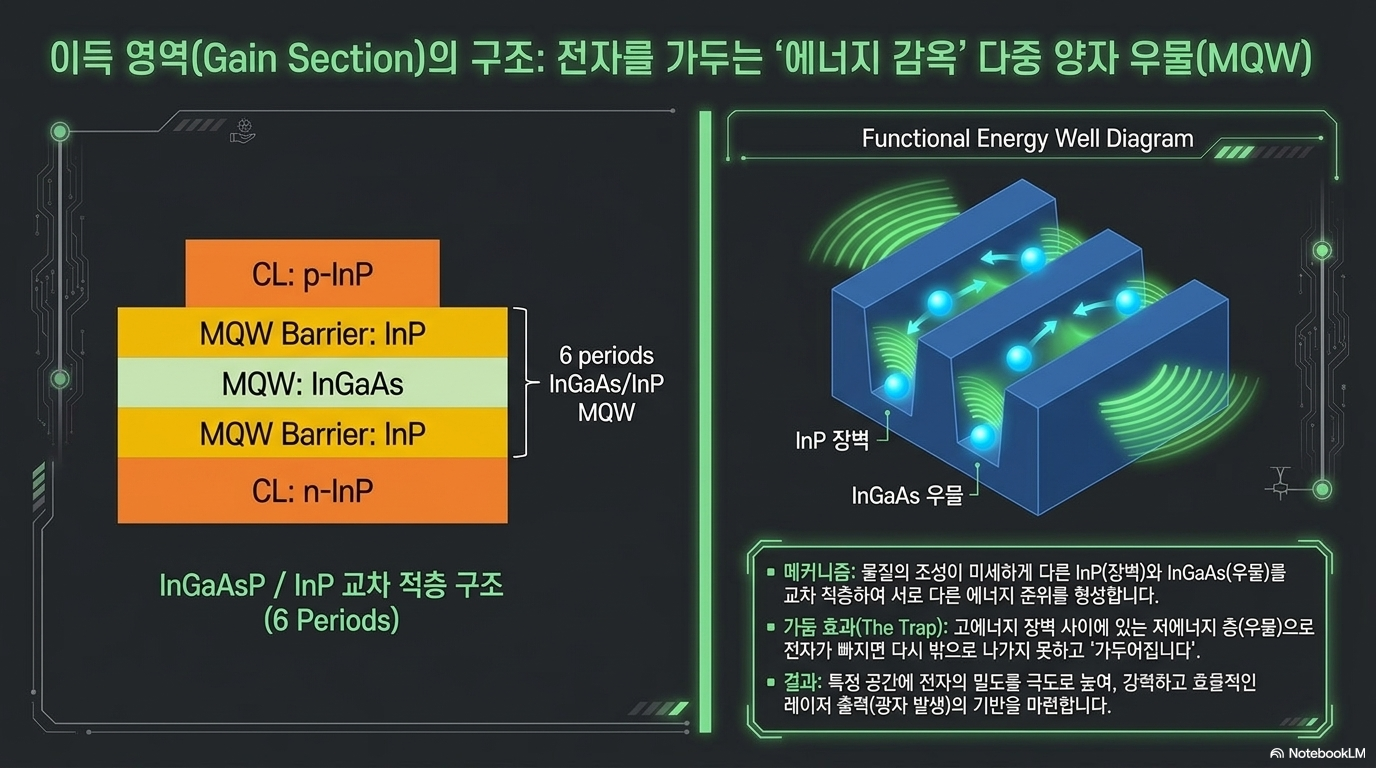

다중 양자 우물(MQW)과 출력 밀도

MQW는 전자를 좁은 '우물'에 가두어 정공과의 재결합 확률을 극대화하는 역할을 합니다.

• 엔지니어링 분석: "더 많은 우물(Well)은 곧 더 많은 전자의 포획을 의미하며, 이는 직접적으로 더 강력한 광 출력을 가능케 한다"는 논리는 UHP 설계의 기본 원칙입니다. 하지만 우물 층의 개수를 무한히 늘릴 수 없는 이유는 후술할 '열 장벽'과 '굴절률 변화' 때문이며, 여기서 엔지니어의 설계 역량이 판가름 납니다.

2. 방출의 진화: 자발적 방출에서 유도 방출로

빛이 생성되는 방식의 변화는 레이저의 품질(Quality of Light)을 결정짓는 분수령입니다.



자발적 방출(Spontaneous Emission) - 공원의 보행자

임계 전류 이하에서 발생하는 빛은 '공원에서 목적 없이 각자의 방향과 보폭으로 거니는 사람들'과 같습니다. 광자들의 위상이 일치하지 않고 사방으로 흩어지는 이 상태는 LED와 유사한 특성을 보이며, 광통신용 신호로는 부적합합니다.



유도 방출(Stimulated Emission) - 군대의 열 맞춘 행진

주입 전류가 특정 임계값(Threshold)을 넘어서면, 고농도로 밀집된 양자 우물 속 전자가 유도 방출을 일으키며 광자 폭포(Avalanche)를 형성합니다. 이 광자들은 '완벽한 대형을 유지하며 행진하는 군대'처럼 동일한 위상과 방향성을 가집니다. 이 결맞음(Coherence)과 지향성이 확보될 때 비로소 우리는 이를 '레이저'라 부릅니다.

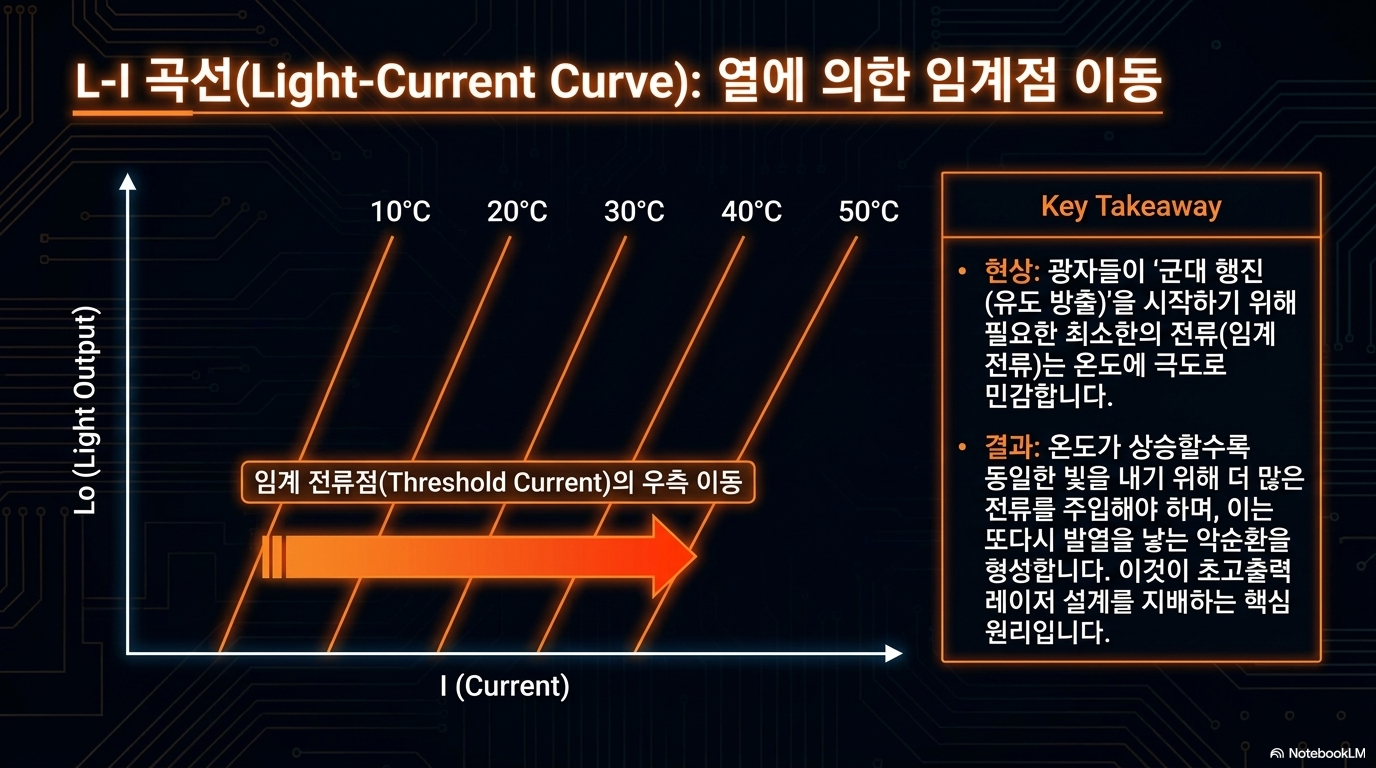

L-I 곡선(광출력-전류 곡선)의 전략적 해석

[SOURCE_IMAGE_9]가 보여주듯, 온도가 상승(10°C → 50°C)함에 따라 발진에 필요한 임계 전류는 비약적으로 높아집니다.

• 전문가적 진단: 온도가 높아질수록 동일한 출력을 내기 위해 더 많은 전류를 쏟아부어야 하며, 이는 다시 열을 발생시키는 악순환을 초래합니다. 이 '온도 민감성'은 UHP 레이저 설계자가 가장 먼저 정복해야 할 산입니다.

3. UHP InP DFB 레이저의 아키텍처와 1310nm 공학

현재 시장에서 Lumentum(구 JDS Uniphase)이 독보적인 위치를 점하는 이유는 기술적 '숙련도'에 있습니다. Lumentum은 2022년 CLEO 논문에서 자사의 초고출력 레이저 설계를 설명하며 2007년 JDS Uniphase 시절의 연구를 인용했습니다. 이는 15년 이상의 노하우가 축적된 아키텍처가 현재 CPO 시대의 요구 사양과 완벽히 부합함을 의미합니다.

• 주요 기술 지표 (2007년 설계 기반):

o 온칩(On-chip) 출력: 600mW
o 파이버(Fiber) 출력: 350mW
o 선폭(Linewidth): 500kHz 미만 이 수치는 1310nm 대역에서 고출력을 유지하면서도 위상 잡음을 억제해야 하는 극도의 기술적 난이도를 보여줍니다. 경쟁사들이 쉽게 따라오지 못하는 '악어가 득실거리는 해자(Alligator-filled moat)'는 바로 이 수십 년간의 공정 최적화와 물리적 데이터 축적에서 기인합니다.

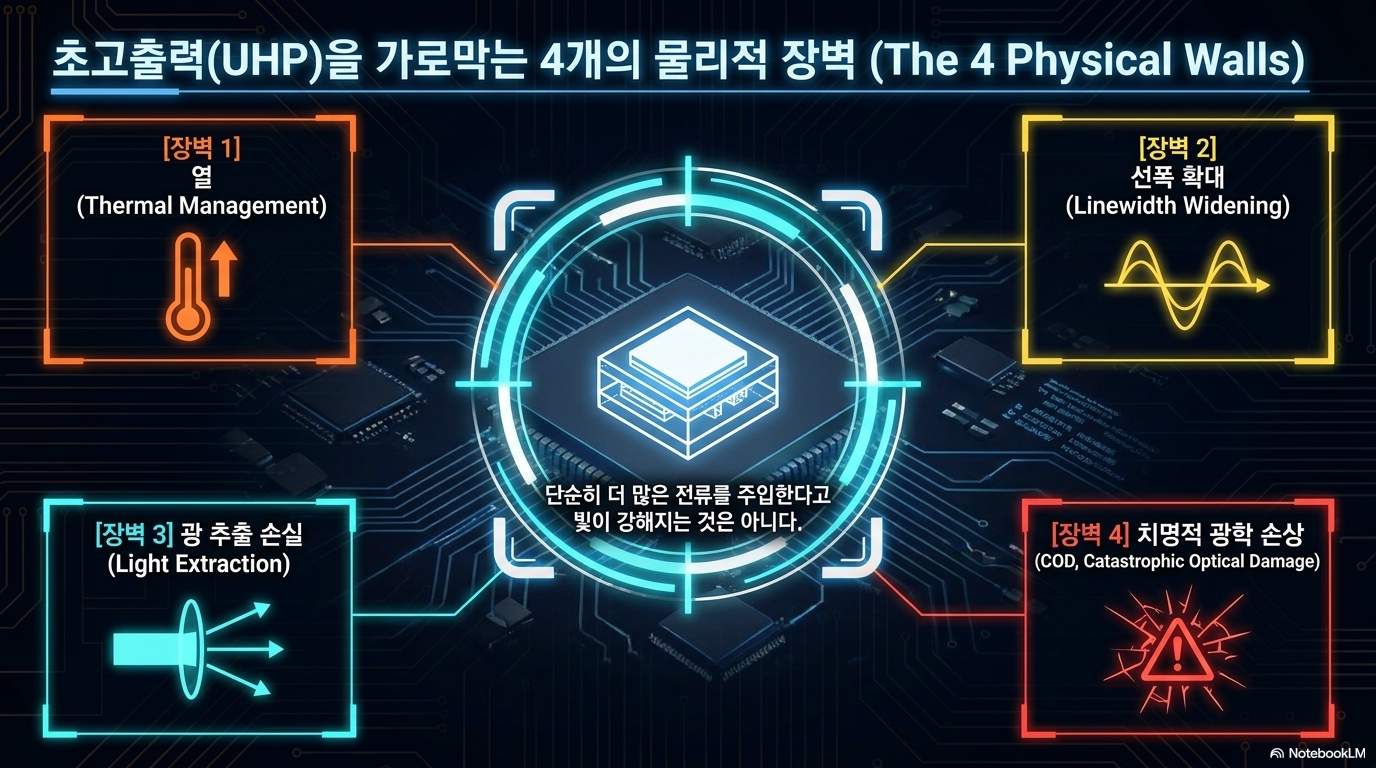

4. 초고출력 달성을 가로막는 4개의 물리적 벽 (4 Physical Walls)

단순히 전류를 높이는 것으로는 초고출력의 벽을 넘을 수 없습니다. 설계자는 다음의 네 장벽이 얽혀 있는 고차 방정식을 풀어야 합니다.

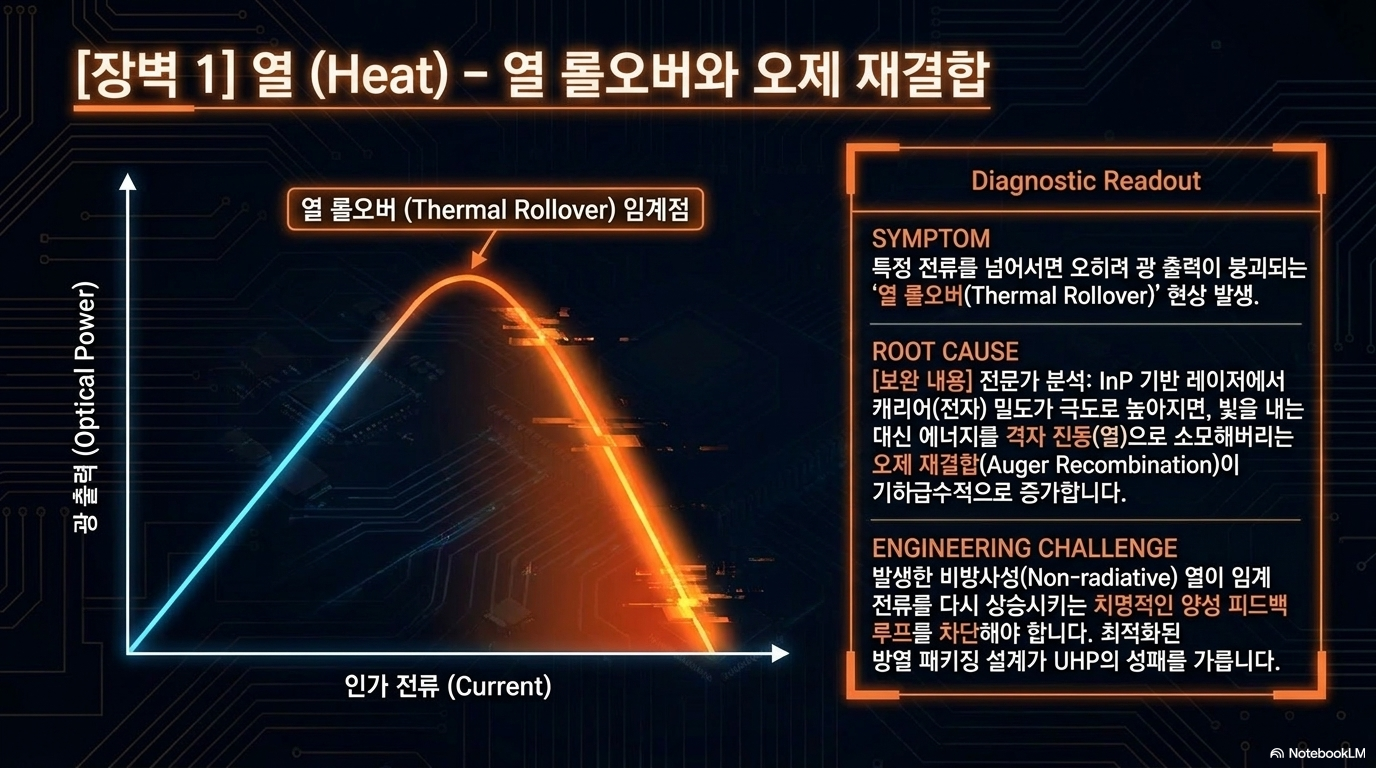

벽 1: 열(Heat) - 효율의 적

전류 증가는 내부 발열을 가속화하고, 이는 양자 효율의 급격한 저하를 가져옵니다. 열을 제어하지 못하면 레이저는 발진을 멈추거나 파괴됩니다.

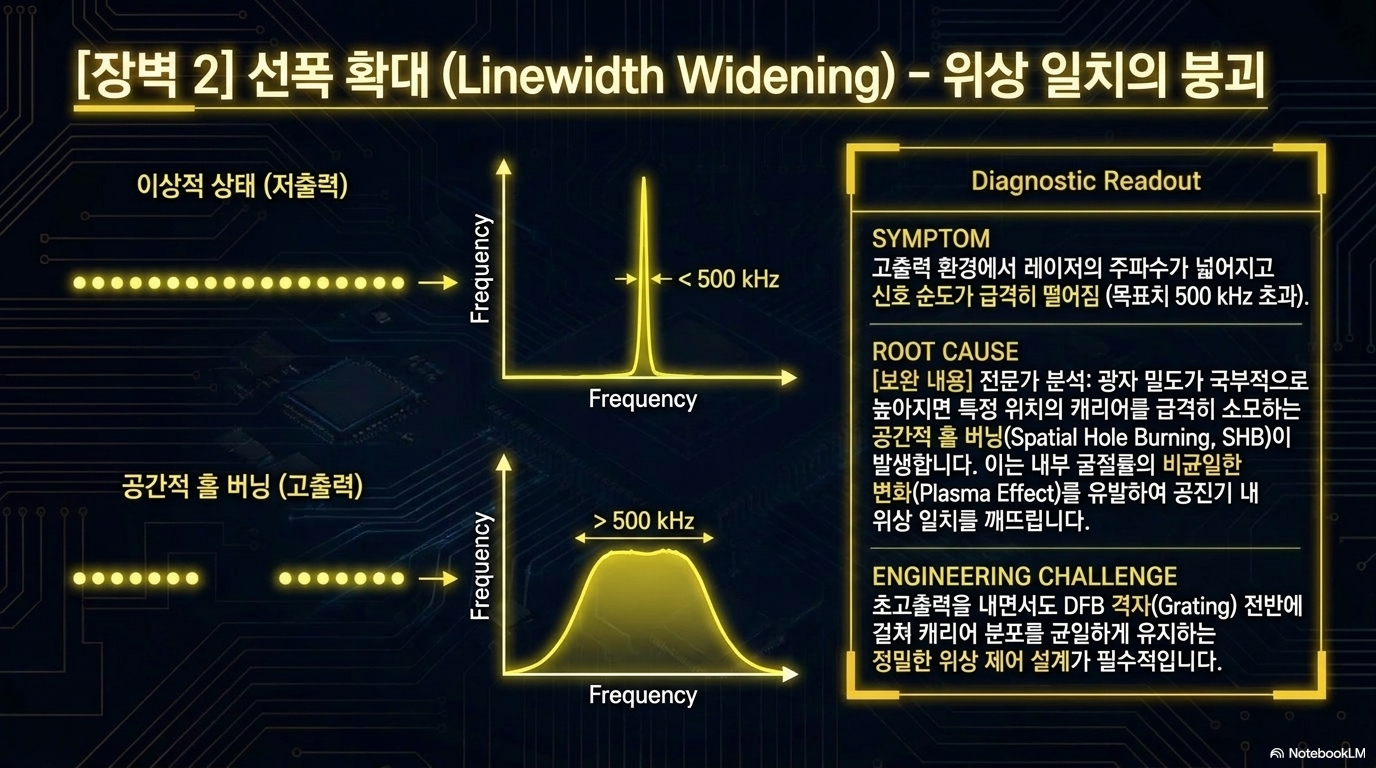

벽 2: 선폭 확대(Linewidth Widening) - 신호의 변질

Schawlow-Townes-Henry 방정식에 따르면, 출력을 높일 때 자발적 방출 노이즈가 유도 방출과 간섭을 일으키며 선폭이 넓어지는 압박을 받게 됩니다. 특히 고출력 구동 시 발생하는 굴절률 변화(Refractive index changes)는 광학적 경로를 미세하게 변형시켜 선폭을 확대하고 데이터 전송 품질을 심각하게 저하시킵니다.

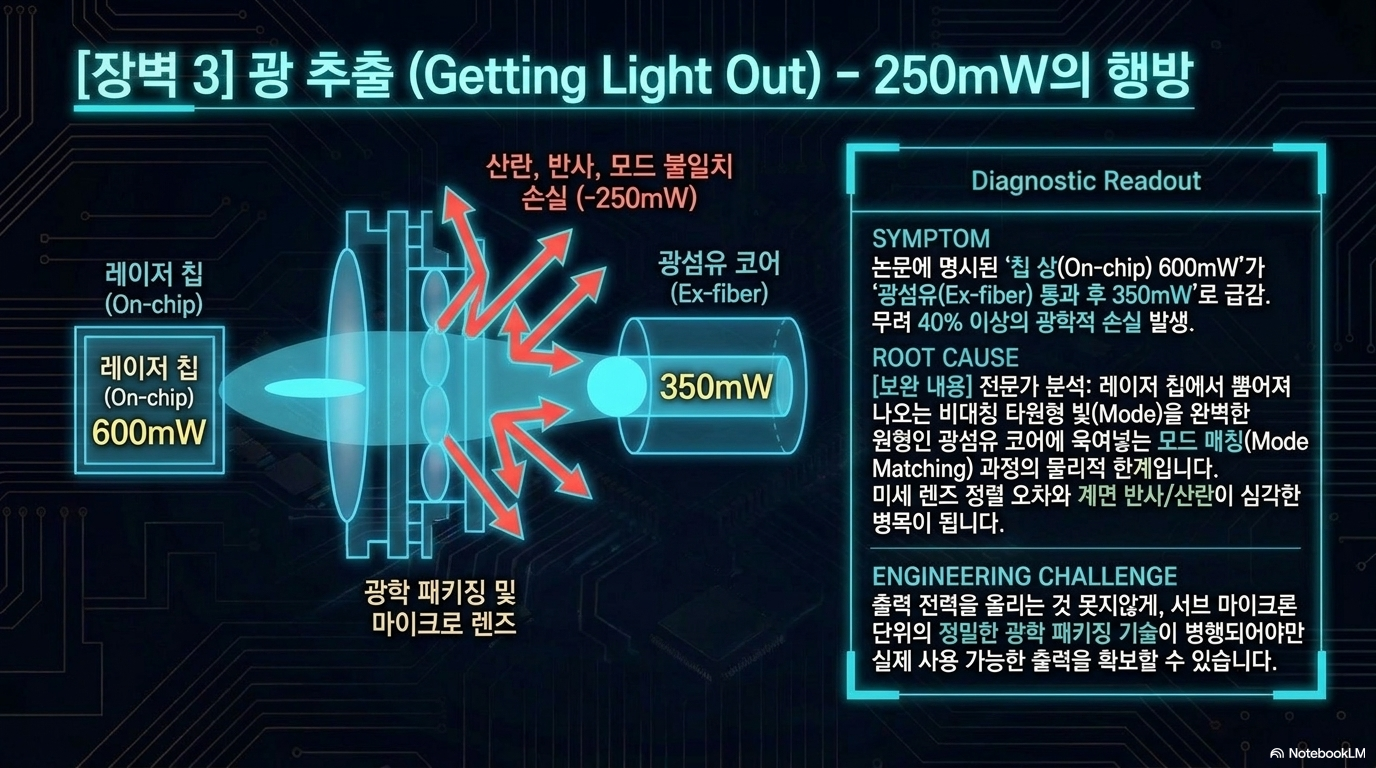

벽 3: 광 추출(Getting Light Out) - 출력 통제

캐비티(Cavity) 내부에 갇힌 강력한 에너지를 외부로 효율적으로 뽑아내는 것은 또 다른 문제입니다. 미러 손실(Mirror loss)을 최적화하기 위해 캐비티 길이를 늘리면, 앞서 언급한 굴절률 변화로 인해 모드 불안정성(Mode-hopping)이 발생할 위험이 커집니다.

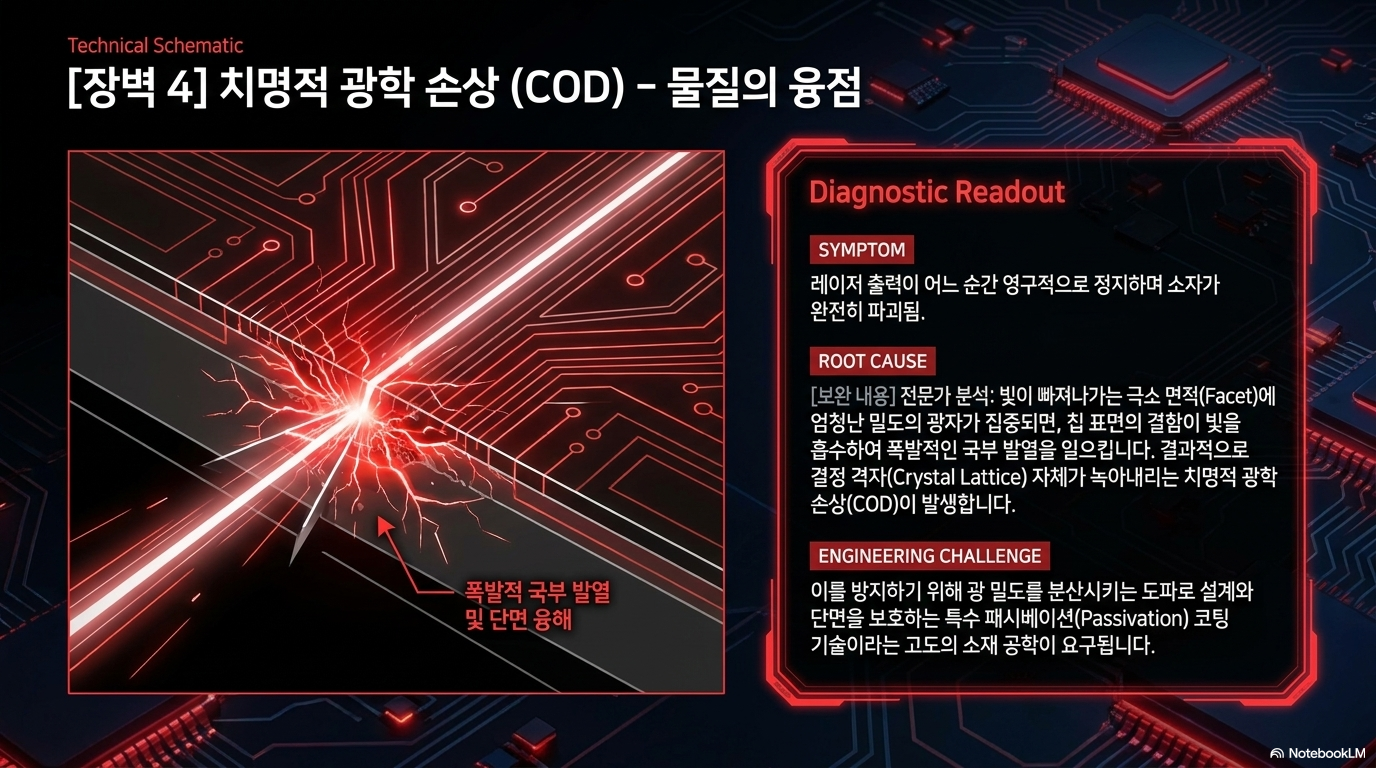

벽 4: 치명적 광학 손상(COD, Catastrophic Optical Damage) - 물리적 파괴

초고출력 밀도는 레이저의 단면(Facet)에 에너지를 집중시켜 물리적으로 녹여버리는 COD를 유발합니다. 열 발생(벽 1)은 재료의 산화와 결함을 가속화하여 COD 임계치를 낮추므로, 신뢰성 확보를 위한 기술적 해자가 가장 깊게 파여 있는 지점이기도 합니다.



5. 결론: UHP 레이저 설계의 미래와 전문가적 제언

1310nm InP DFB 레이저는 향후 10년의 CPO 시대를 지배할 핵심 부품입니다. 하지만 성공적인 설계를 위해서는 단순한 출력 수치 경쟁에서 벗어나야 합니다.



전략적 제언:

1. 설계 마진의 골든 에이지(Golden Age) 확보: 출력, 선폭, 신뢰성은 상충 관계(Trade-off)에 있습니다. 무리한 출력 향상보다는 열-선폭-신뢰성 사이의 최적 접점을 찾는 아키텍처 설계 능력이 시장의 승패를 결정할 것입니다.
2. 격자(Grating) 및 패키징의 혁신: 고출력 시 발생하는 굴절률 변화를 상쇄하기 위한 DFB 격자 디자인의 초정밀 제어와, 발생한 열을 나노초 단위로 방산할 수 있는 하위 마운트(Sub-mount) 패키징 기술이 병행되어야 합니다.

결국, Lumentum이 증명했듯이 UHP 레이저의 진정한 경쟁력은 최신 논문이 아닌, 수많은 시행착오를 통해 건너온 '물리적 한계에 대한 깊은 이해'에서 나옵니다.
