2026.7.20
[ICT Standard Weekly 제1299호, AI 팩토리 시대, AIDC 액체 냉각 기술의표준화 현황과 국내 적용 과제]

이 자료는 AI 기술 발달로 인해 데이터센터의 전력 밀도와 열 부하가 급증함에 따라, 한계에 부딪힌 기존 공랭식 시스템을 대신할 액체 냉각 기술의 필연성을 역설하고 있습니다. 본문은 ASHRAE와 같은 글로벌 표준을 기반으로 IT 장비 냉각(TCS)과 건물 설비(FWS)를 연결하는 **냉매분배장치(CDU)**의 설계 기준을 상세히 다루며, 효율적인 열 제거 경로를 구축하기 위한 기술적 프레임워크를 제시합니다. 특히 S-class와 W-class 등급 체계를 통해 고온 냉각수의 에너지 절감 효과를 설명하고, 국내 환경에 적합한 시험·인증 체계 및 표준화의 시급한 확립을 최종적인 과제로 강조합니다. 결과적으로 이 텍스트는 차세대 AIDC(AI 데이터센터)의 안정성과 운영 효율을 확보하기 위한 기술 지침서이자 국내 산업 경쟁력 제고를 위한 제언을 담고 있습니다.



 현대 데이터센터는 단순한 데이터 저장소를 넘어 고도의 연산을 수행하는 'AI 팩토리'로 진화하고 있습니다. 이러한 패러다임의 전환은 인프라 설계에 있어 전례 없는 도전 과제를 던지고 있습니다. 가속화되는 AI 워크로드는 칩 레벨의 열설계전력(TDP)을 비약적으로 상승시켰으며, 이는 기존 공랭식 냉각 시스템이 전략적 임계점에 도달했음을 의미합니다.



공랭의 물리적 한계와 패러다임 시프트 [그림 1]에서 분석하듯, 공랭 시스템은 공기의 낮은 열용량으로 인해 액체(물) 대비 약 37% 수준의 열제거 성능에 머물러 있습니다. 폭증하는 열부하를 공랭으로 해결하려 할 경우, 팬(Fan) 에너지 소모량과 냉동기 부하가 기하급수적으로 증가하여 PUE(전력 사용 효율) 최적화가 불가능해집니다. 따라서 액체 냉각으로의 전환은 단순한 효율 개선이 아닌, AI 인프라의 생존을 위한 필수적인 공학적 선택입니다.

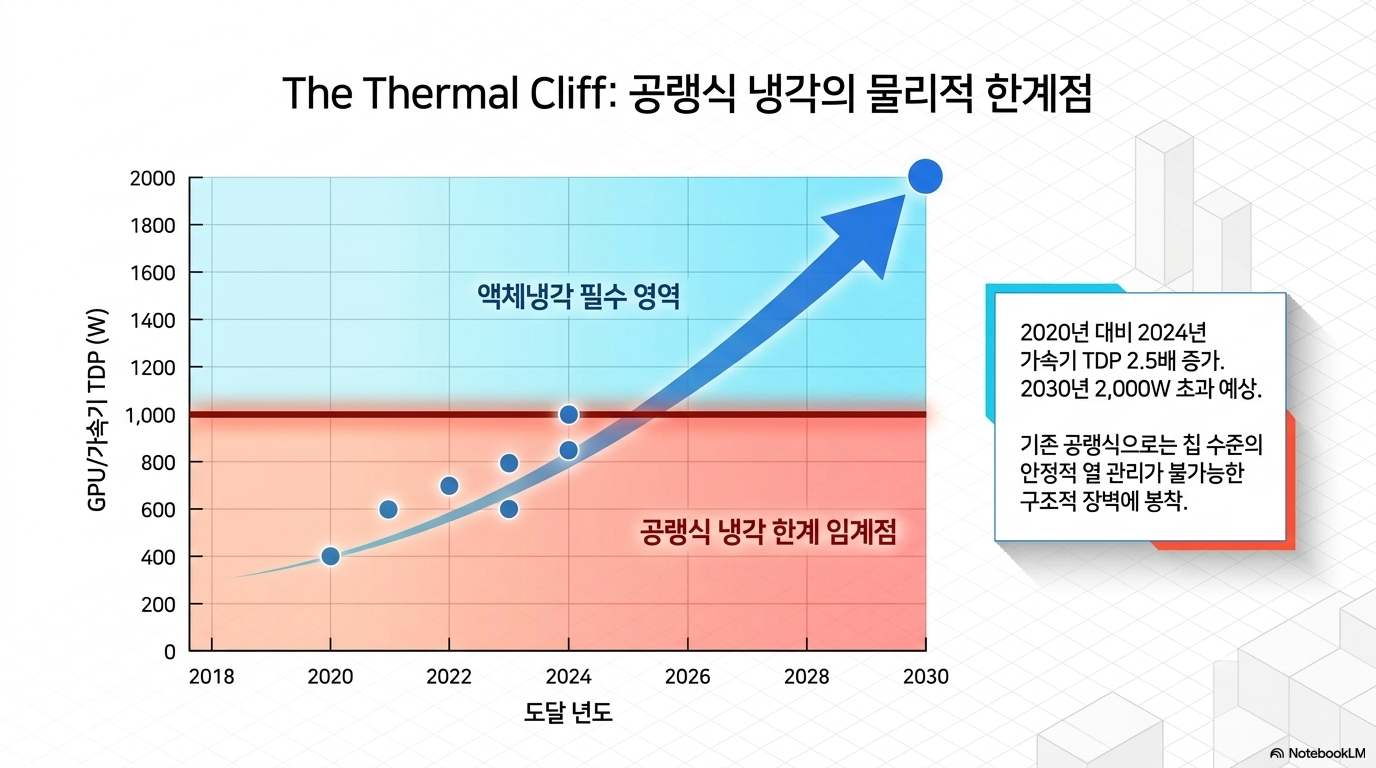

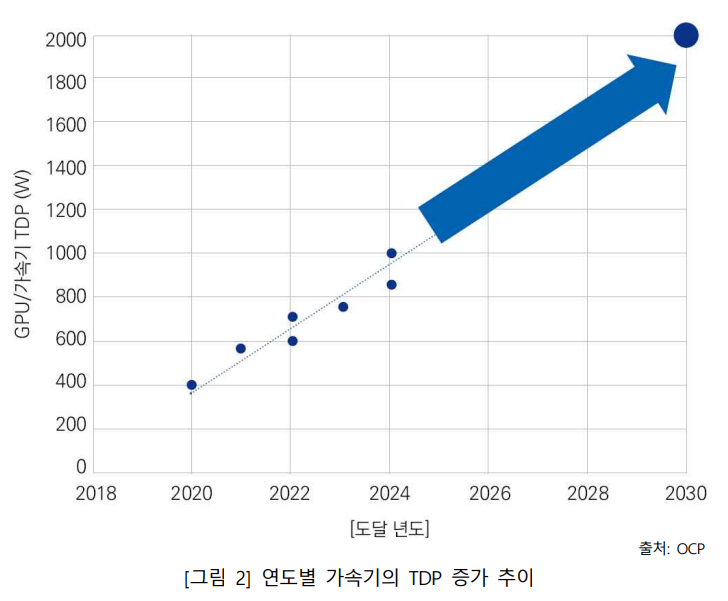

가속기 TDP 증가와 HBM 패키징의 시사점 [그림 2]에 따르면 AI 가속기의 TDP는 2020년 약 400W 수준에서 2024년 1,000W에 도달했으며, 2030년에는 2,000W를 초과할 것으로 전망됩니다. 특히 고대역폭 메모리(HBM) 스택을 포함한 복합 패키징 기술은 칩 내부의 열밀도를 극한으로 끌어올리는 주된 동인이 되고 있습니다. 반도체 장치의 장기 신뢰성을 확보하기 위한 온도 임계값은 변하지 않는 반면, 발열량만 폭증하는 현 상황은 인프라 전략의 전면적인 재검토를 요구합니다.



액체 냉각이 고밀도 환경에서 압도적인 우위를 점하는 이유는 유체의 열역학적 물성과 정교한 어프로치 온도(ATD) 제어에 있습니다.

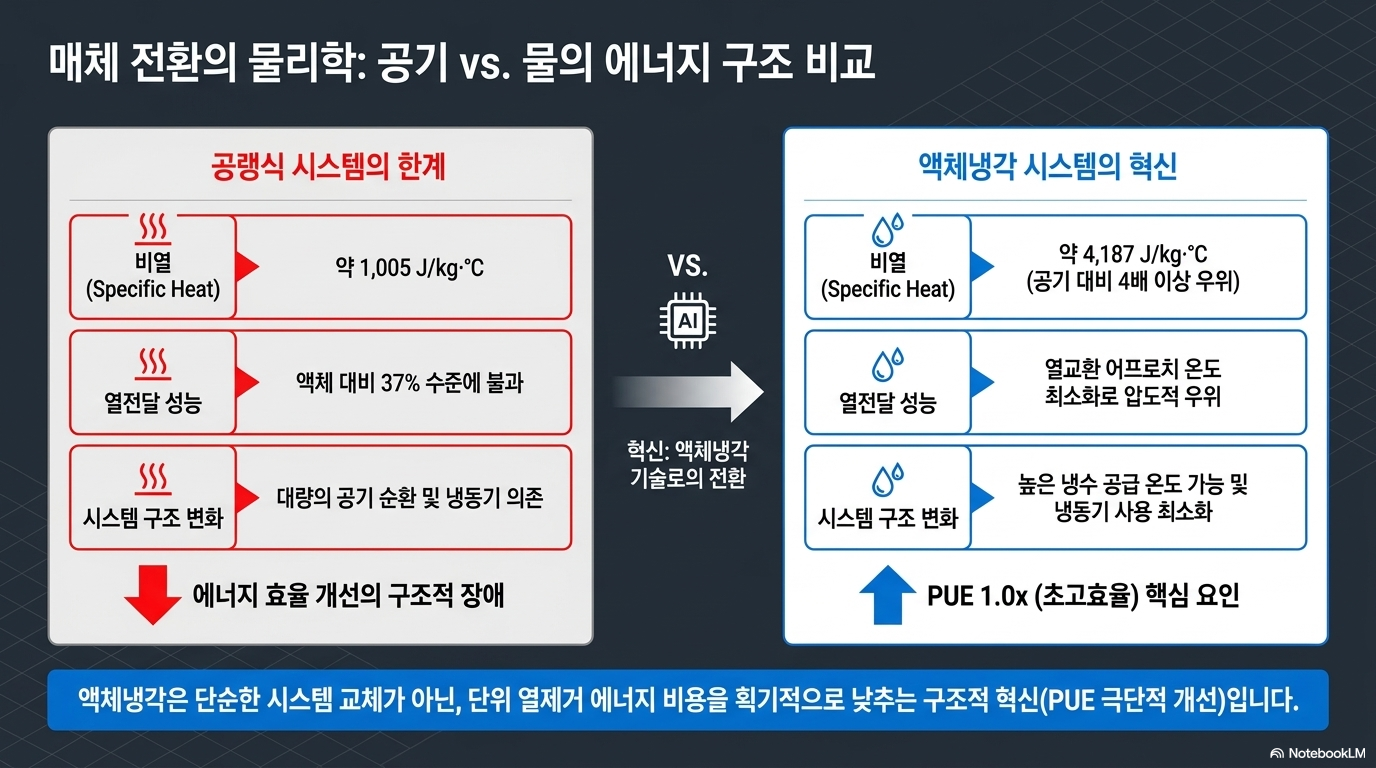

열역학적 우위: 비열과 에너지 밀도 물과 공기의 비열 차이는 냉각 시스템의 효율성을 결정짓는 핵심 변수입니다. 물의 비열은 약 4,187 J/kg·℃로, 공기(약 1,005 J/kg·℃)보다 약 4배 이상 높습니다. 이는 동일한 열량을 수송하는 데 필요한 냉각 매체의 질량을 획기적으로 줄여, 펌프 및 이송 계통의 에너지 소비를 최소화합니다.



어프로치 온도(ATD)와 외기 냉방 전략 액체 냉각 시스템의 전략적 가치는 '어프로치 온도(ATD, 열원과 냉각원 사이의 온도차)'를 최소화할 수 있다는 점에 있습니다. ATD를 낮게 유지할수록 냉수 공급 온도를 높일 수 있으며, 이는 냉동기(Chiller) 가동 없이 외부 공기만을 이용하는 외기 냉방(Free-cooling/Economizer) 가동 시간을 극대화합니다. 이는 데이터센터 운영 비용(OPEX) 절감의 핵심적인 지렛대가 됩니다.

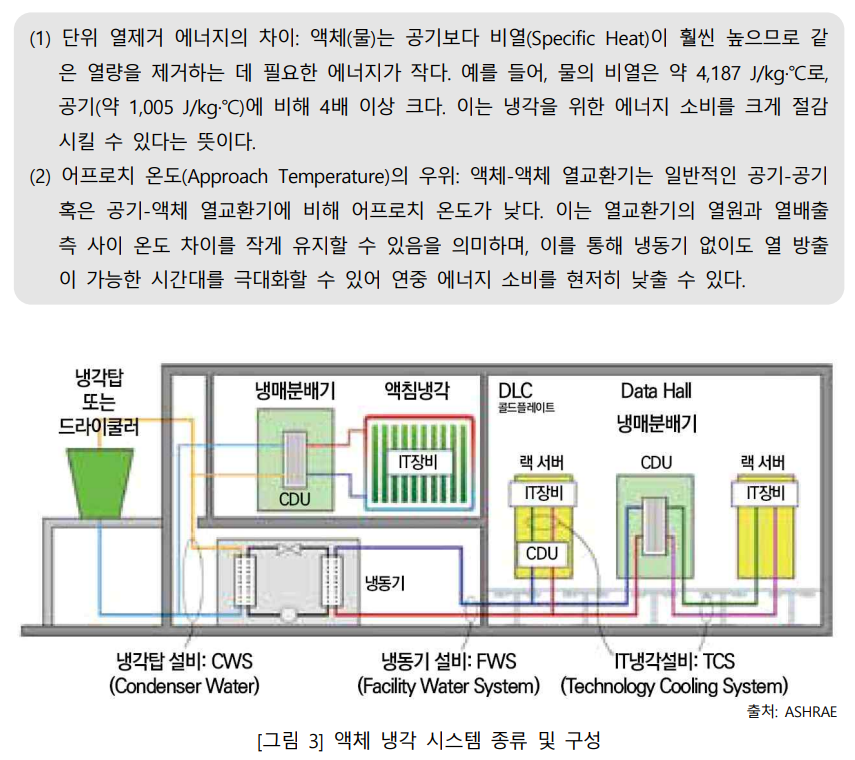

냉각 기술의 분류

• DLC (직접액체냉각): 칩 위에 콜드 플레이트를 직접 부착하여 고발열원을 정밀하게 타격하는 방식입니다.
• 액침냉각 (Immersion Cooling): 서버 전체를 절연 냉각액에 담가 시스템 전체의 열 정합성을 확보하는 차세대 기술입니다.

ASHRAE 기반 설계 기준: S-class 및 W-class 통합 분석



글로벌 표준인 ASHRAE 가이드라인은 IT 장비(TCS)와 시설 설비(FWS/CWS) 간의 온도 정합성을 확보하여 전체 시스템의 가용성을 보장합니다.

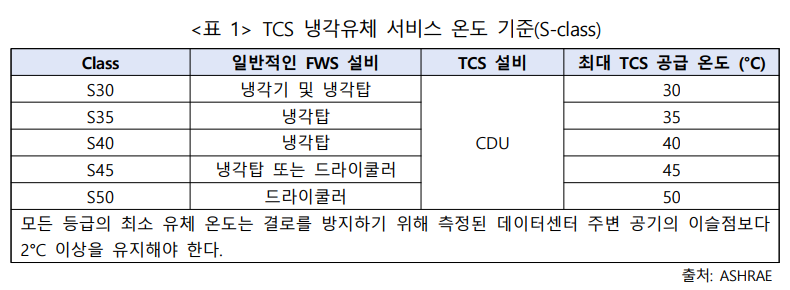

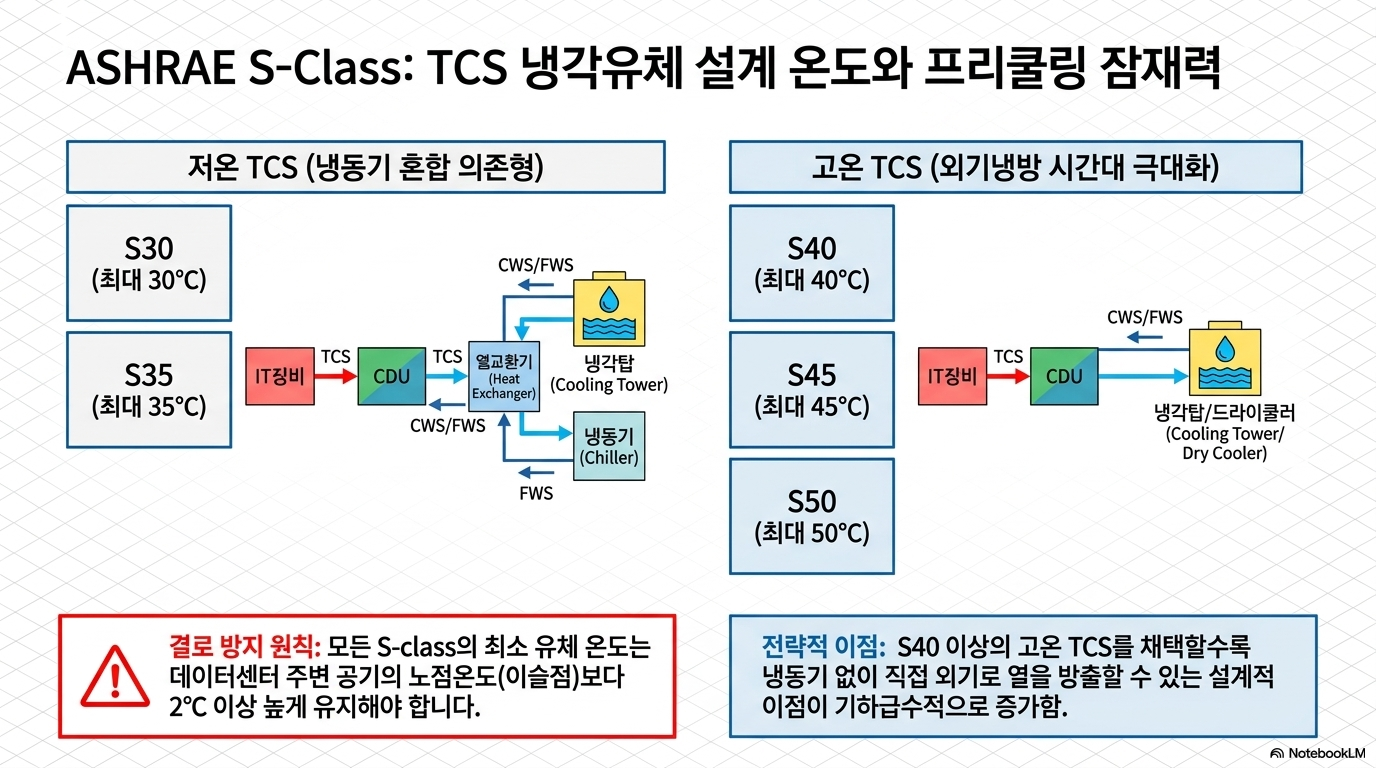

S-class (Technology Cooling System) 가이드라인 TCS는 IT 장비로 직접 공급되는 유체의 온도 등급을 정의합니다.

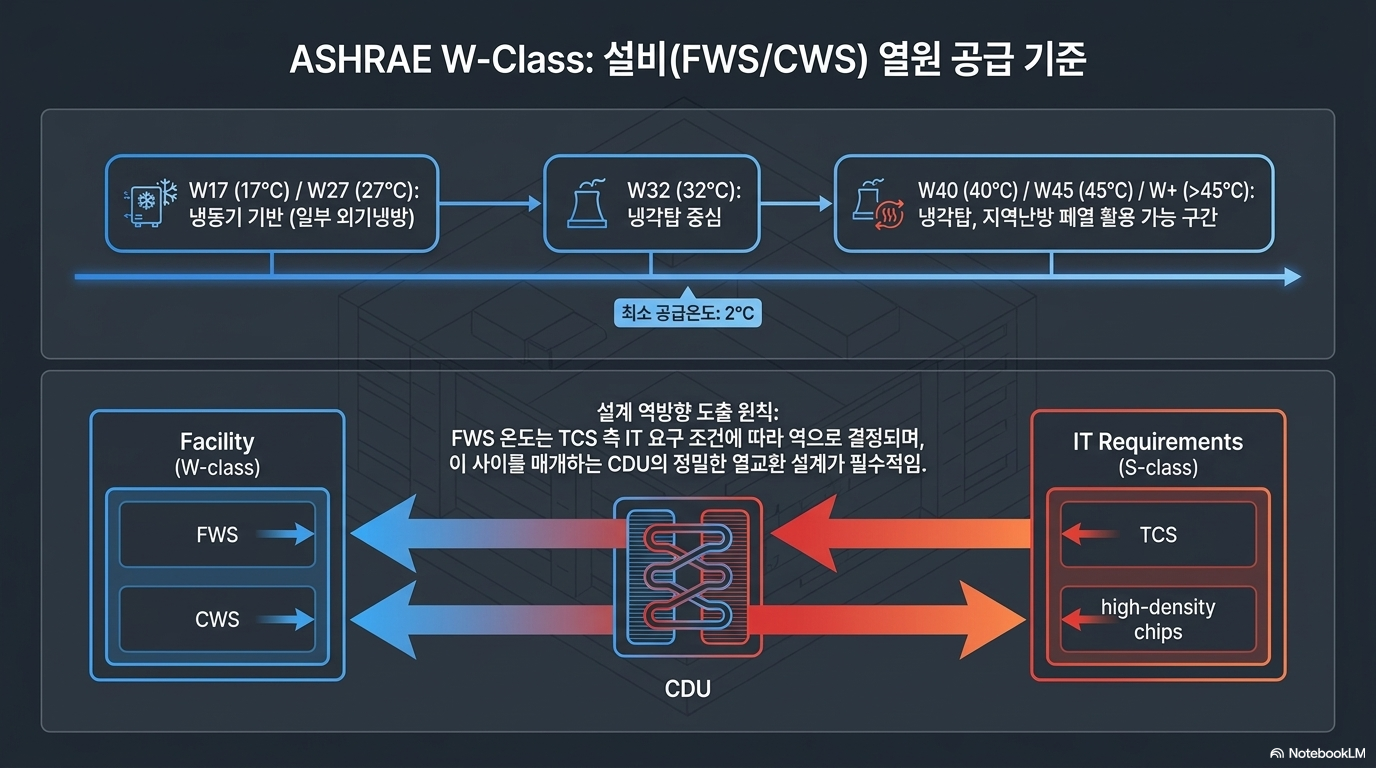

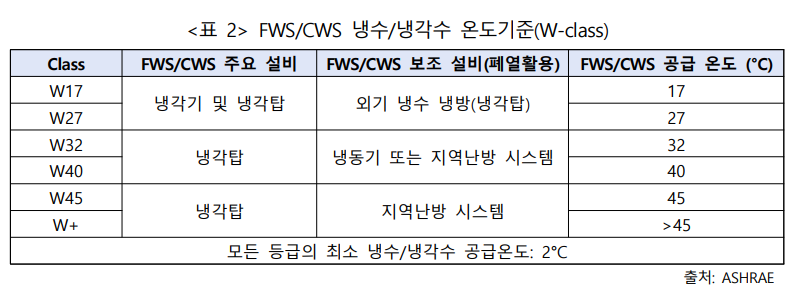

W-class (Facility Water System) 가이드라인 시설 측 냉수 공급 온도를 정의하는 W-class는 에너지 순환 구조의 핵심입니다. 특히 W+ 등급(45°C 초과)은 폐열 활용(Waste Heat Utilization)을 가능케 하여, 지역난방 연계 등 ESG 및 지속가능성 전략의 핵심 자산이 됩니다.

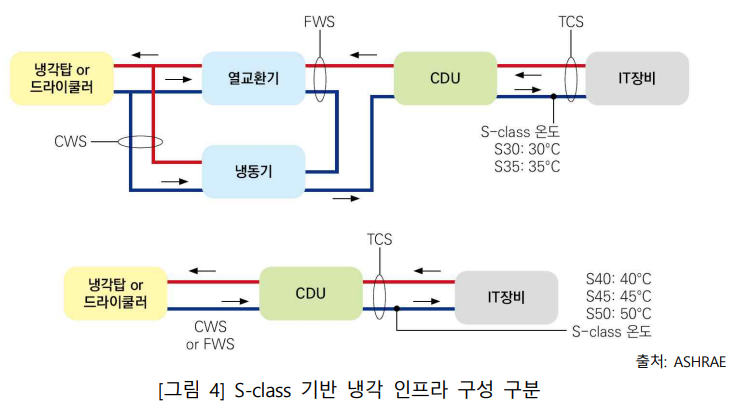

[그림 4]에 근거할 때, S30~35 수준의 저온 설계는 여전히 냉동기에 의존하여 CAPEX 상승을 초래하는 반면, S40 이상의 고온 설계는 드라이쿨러 위주의 단순한 인프라 구성을 가능케 하여 투자 효율을 극대화합니다.



CDU(냉매분배장치)의 핵심 역할과 ATD 기반 성능 최적화



CDU는 단순한 열교환 장치를 넘어, 액체 냉각 인프라의 신뢰성을 담보하는 '리스크 분리벽(Firewall)' 역할을 수행합니다.

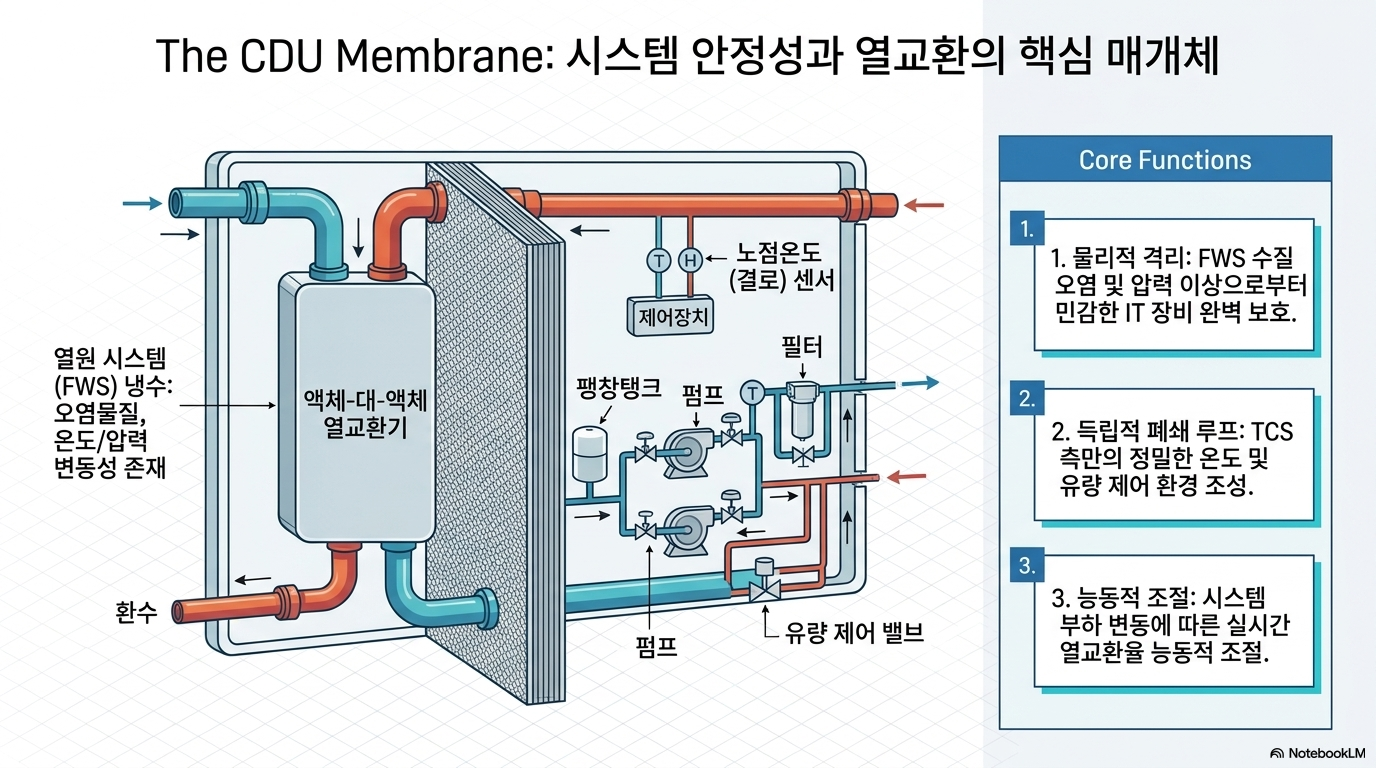

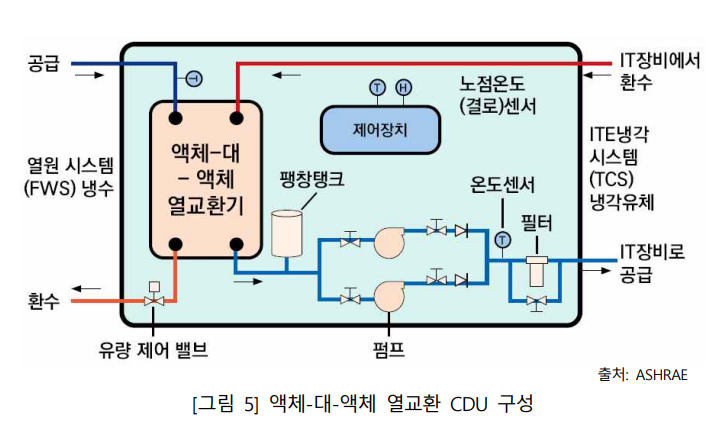

신뢰성 분리벽으로서의 기능 [그림 5]와 같이 CDU는 IT 장비의 TCS 루프와 건물 설비의 FWS 루프를 물리적으로 분리합니다. 이를 통해 시설 측 냉수 시스템에서 발생할 수 있는 오염물질, 이상 압력, 수질 악화가 민감한 IT 랙 내부로 유입되는 것을 원천 차단합니다. 이는 대규모 AIDC 운영의 연속성을 확보하기 위한 최우선 방어 기제입니다.



ATD 분석과 설계 트레이드-오프

• 타이트한 설계 윈도우: [그림 6]의 데이터는 중대한 통찰을 제공합니다. W-class 온도가 상승하여 고온 운전으로 갈수록, 칩의 허용 온도를 맞추기 위해 CDU의 ATD는 기존 4.4~8.3°C에서 2°C 수준까지 축소되어야 합니다.

• 경제성 연결: ATD를 2°C 수준으로 낮추는 설계 최적화는 냉동기를 완전히 제거할 수 있는 기술적 근거가 됩니다. 이는 펌프 동력의 미세한 증가(OPEX)보다 냉동기 제거에 따른 막대한 CAPEX 및 PUE 개선 이득이 훨씬 큼을 시사합니다.



글로벌 표준화 동향 및 하이브리드 열전달 경로

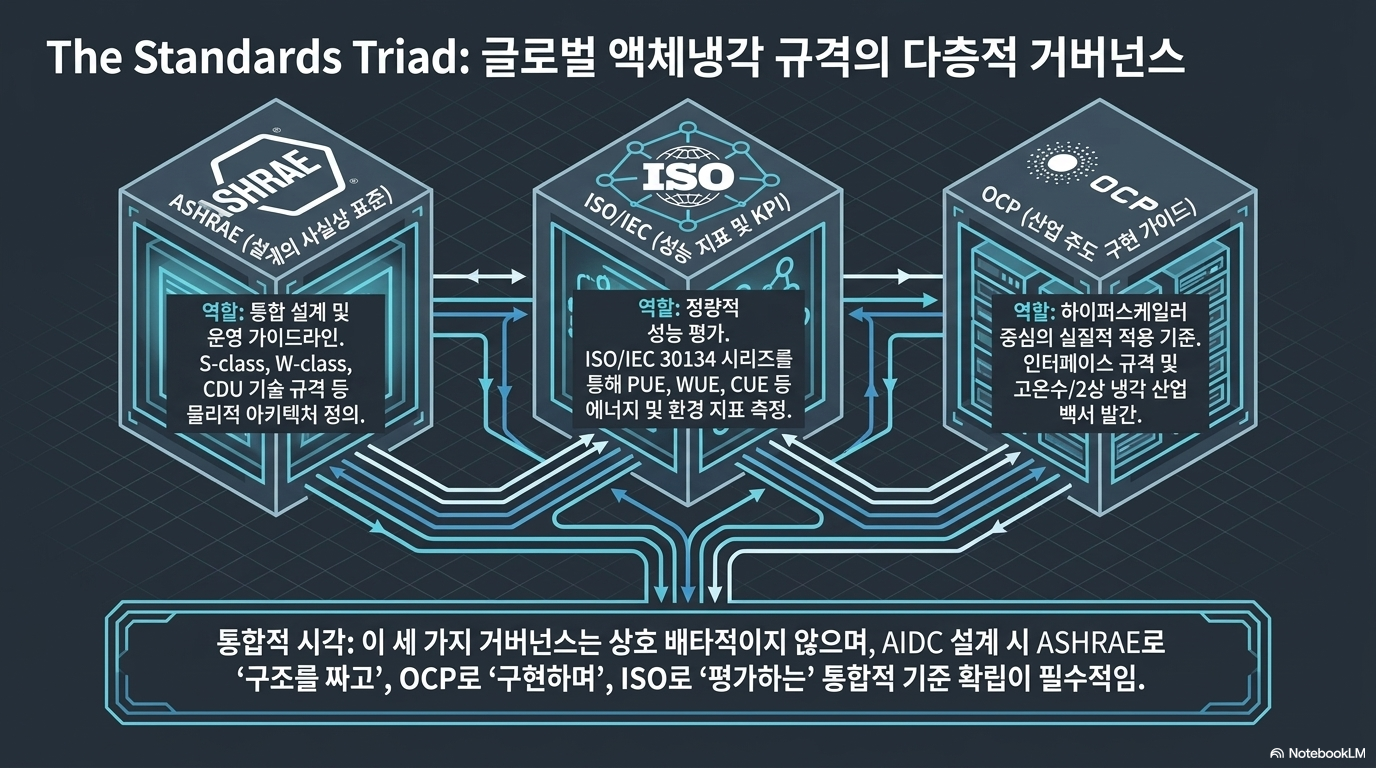

글로벌 액체 냉각 생태계는 ASHRAE, ISO/IEC, OCP의 삼각 공조를 통해 표준화되고 있습니다.

기구별 전략적 역할

1. ASHRAE TC 9.9: 설계 및 운영의 사실 표준(De Facto Standard)을 제공하며 시스템 설계의 가이드를 정립합니다.
2. ISO/IEC 30134: PUE, WUE 등 핵심 KPI를 통해 인프라의 정량적 성능 평가 기준을 정의합니다.
3. OCP (Open Compute Project): 2상 냉각 및 고온 운전 등 실제 하이퍼스케일러들의 요구사항을 반영한 기술 백서를 주도합니다.

하이브리드 열전달 경로의 실제 [그림 7]이 보여주는 다층적 열방출 경로는 현대 AIDC가 100% 액체 냉각이 아닌 '하이브리드' 환경임을 강조합니다. 네트워크 스위치는 여전히 공랭(Air-cooled) 방식에 의존하며, 고밀도 랙 내부에서도 약 20%의 부하는 공랭식 설비(CRAH/CRAC)를 통해 처리됩니다. 따라서 전략가는 DLC와 공랭 시스템이 공존하는 복합 환경에서의 통합 열관리 효율을 고려해야 합니다.









글로벌 표준의 수용을 넘어, 대한민국의 기후 특성과 산업 환경에 최적화된 독자적인 운영 전략이 시급합니다.



기후 특성을 고려한 운영 제약: '이슬점 +2°C'의 법칙 한국의 고온다습한 여름철 기후에서 액체 냉각 시스템의 가장 큰 위협은 결로입니다. 모든 S-class/W-class 등급의 최소 공급 온도는 실내 이슬점(Dew Point)보다 최소 2°C 이상 높게 유지되어야 합니다. 이는 국내 AIDC 설계 시 반드시 준수해야 할 mandatory parameter이며, 이를 위해 외기 조건에 따른 가변적 S-class 튜닝 기술이 필수적입니다.

국내 산업 경쟁력 강화를 위한 제언

1. 한국형 S/W-class 최적화: 글로벌 표준인 ASHRAE 기준을 국내 사계절 기후와 연계하여, 연중 외기 냉방 시간을 극대화할 수 있는 지역별 최적 운영 테이블을 수립해야 합니다.
2. CDU 성능 인증 체계 구축: 글로벌 기술에 대한 의존도를 낮추기 위해, 국산 CDU의 ATD 정밀도 및 신뢰성을 검증할 수 있는 공인 시험·인증 인프라를 마련해야 합니다.
3. W+ 기반 ESG 모델 확산: 고온 액체 냉각의 부산물인 45°C 이상의 폐열을 지역난방이나 산업용 에너지로 전환하는 'W+ 전략'을 통해 탄소 중립 데이터센터의 선도적 모델을 제시해야 합니다.
