서브네팅(Subnetting) /슈퍼네팅(Supernetting)

서브네팅(Subnetting) /슈퍼네팅(Supernetting)

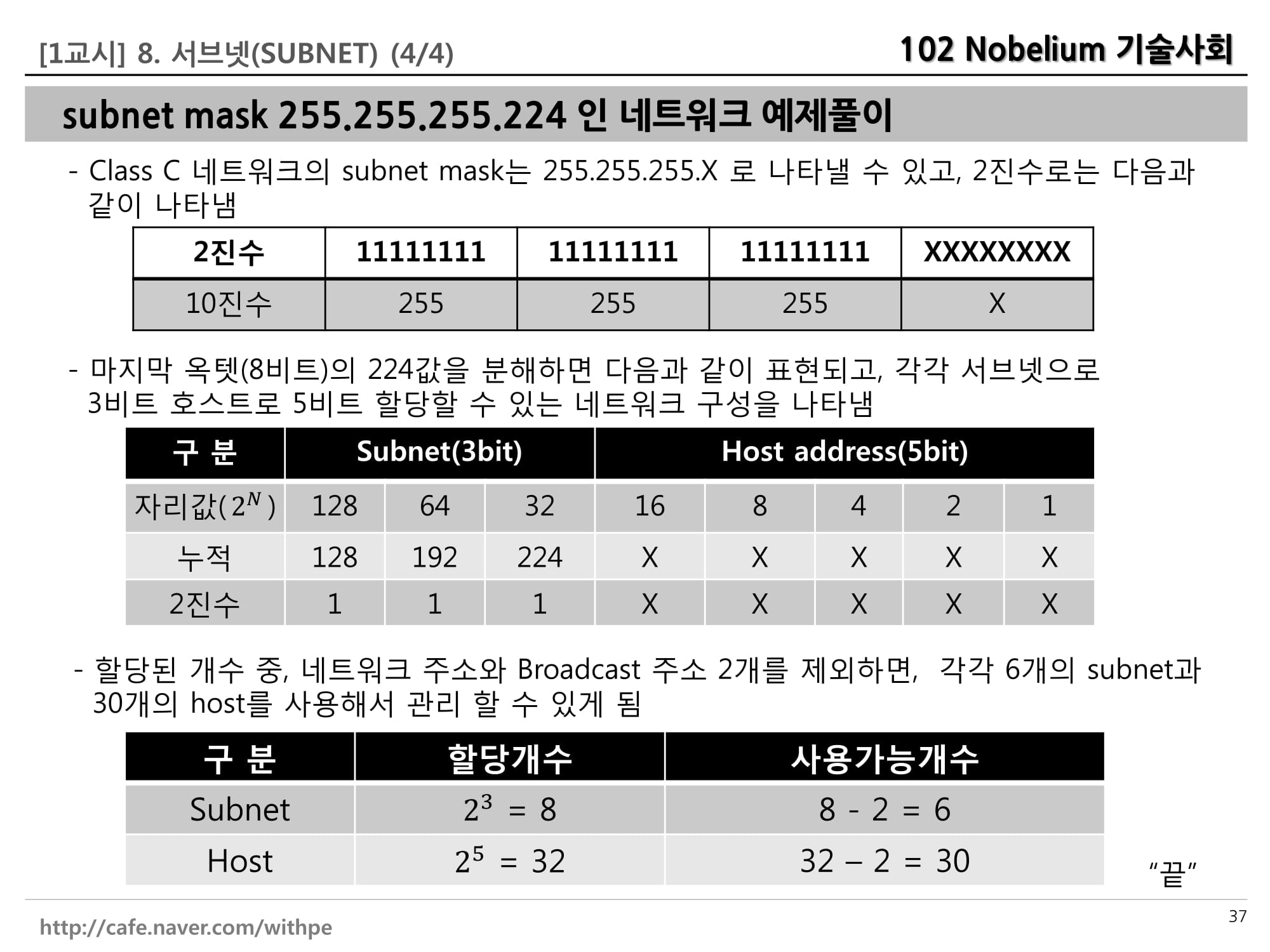

서브넷마스크



[서브] 동일 네트워크를 작은 그룹으로 나누기 위해 그룹화하는 것

[슈퍼] 다수의 작은 네트워크를 하나의 큰 네트워크로 통합하는 것



CIDR - 도메인간 라우팅에 사용되는 IP 주소클래스 체계를 쓰는 것보다 더욱 융통성있게 할당하고 지정하는 방식

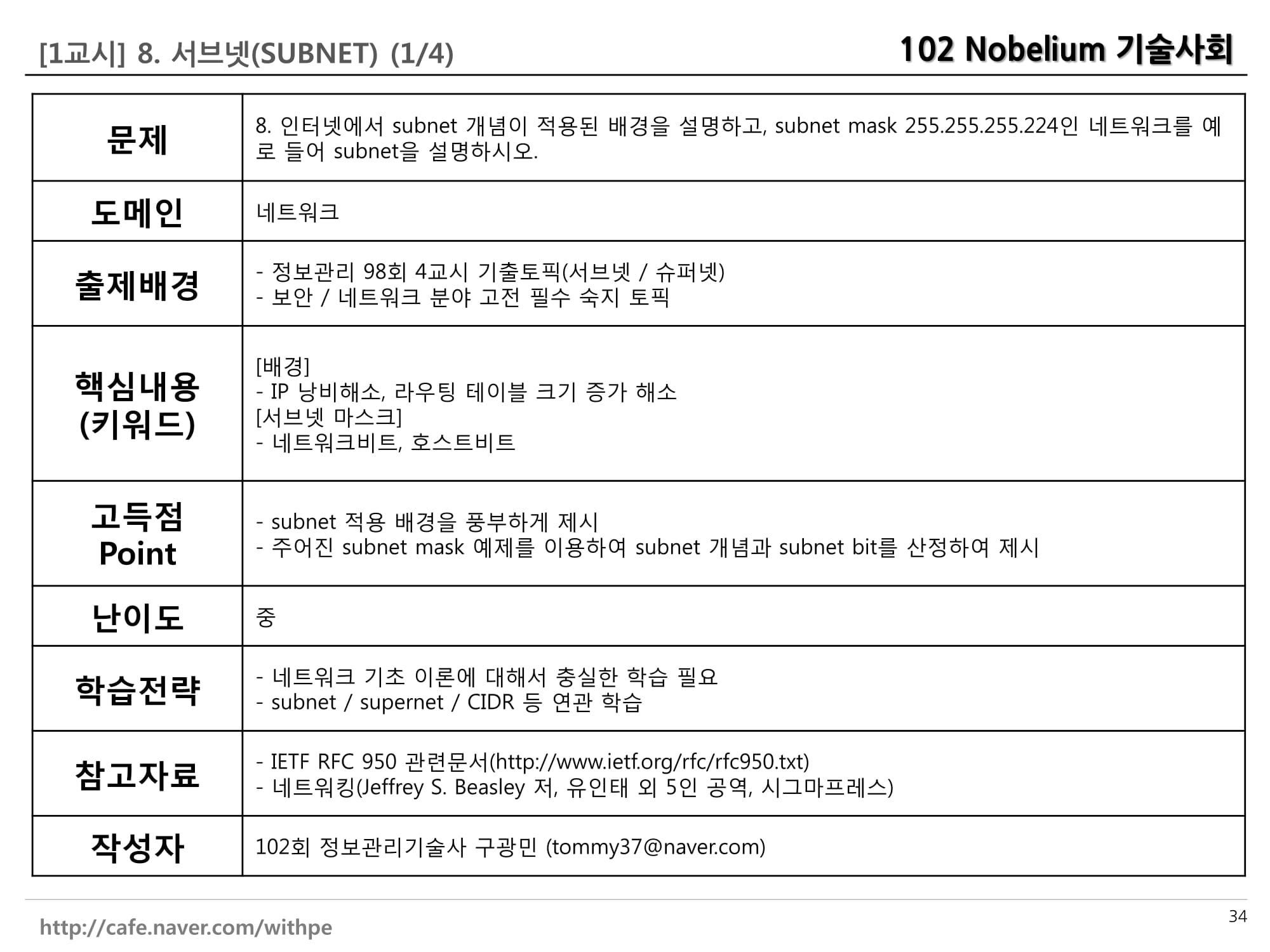

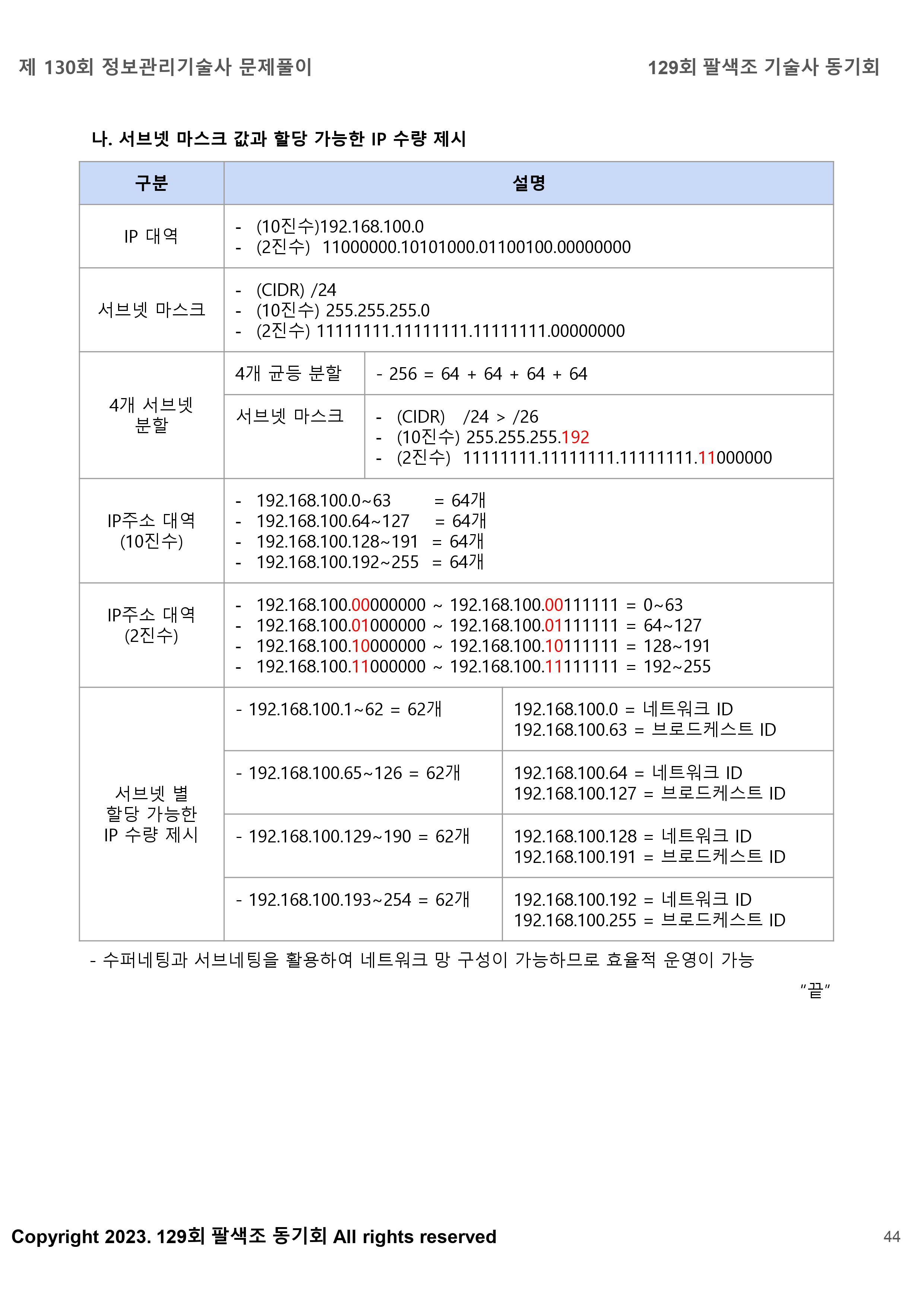

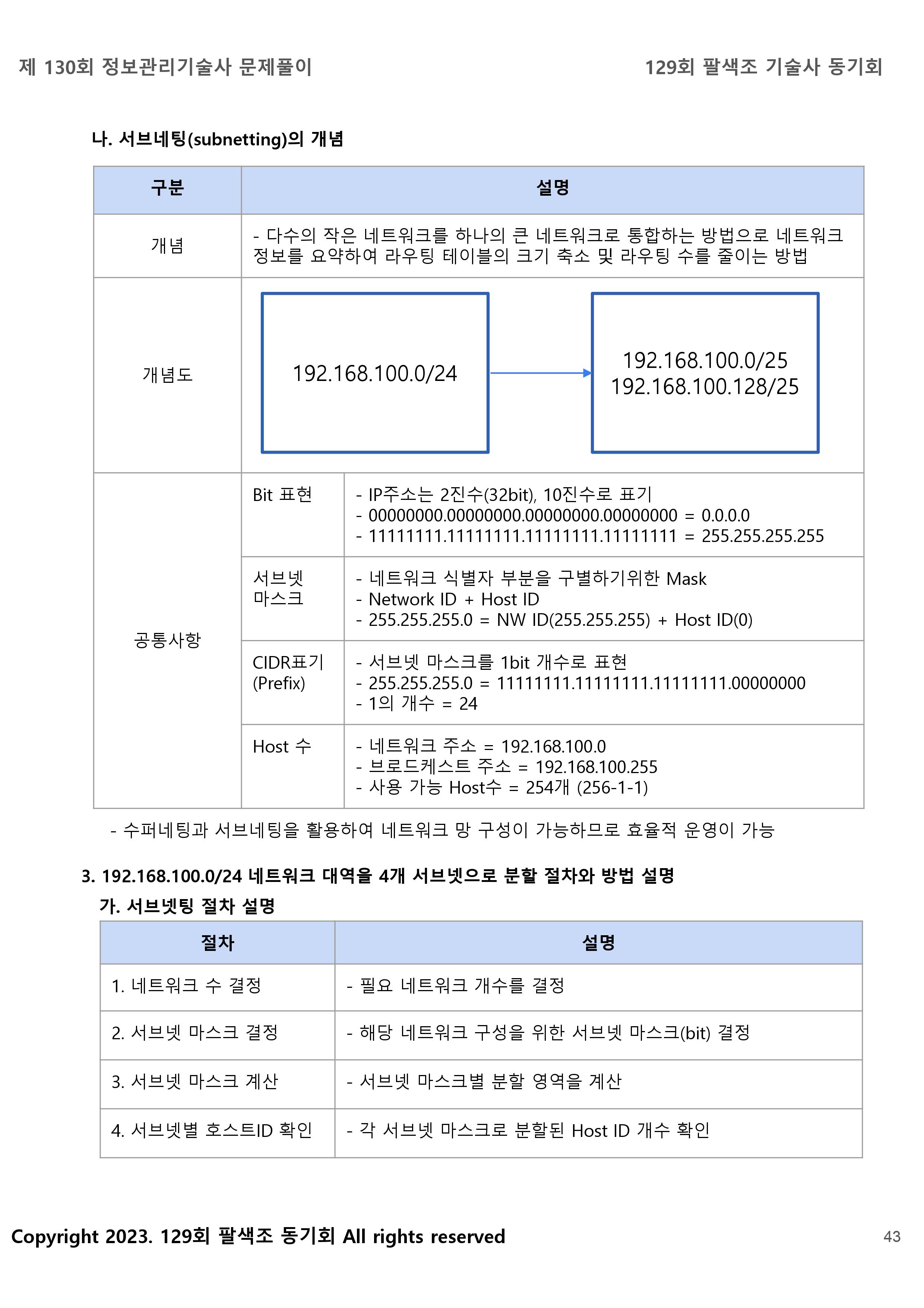

subnetting

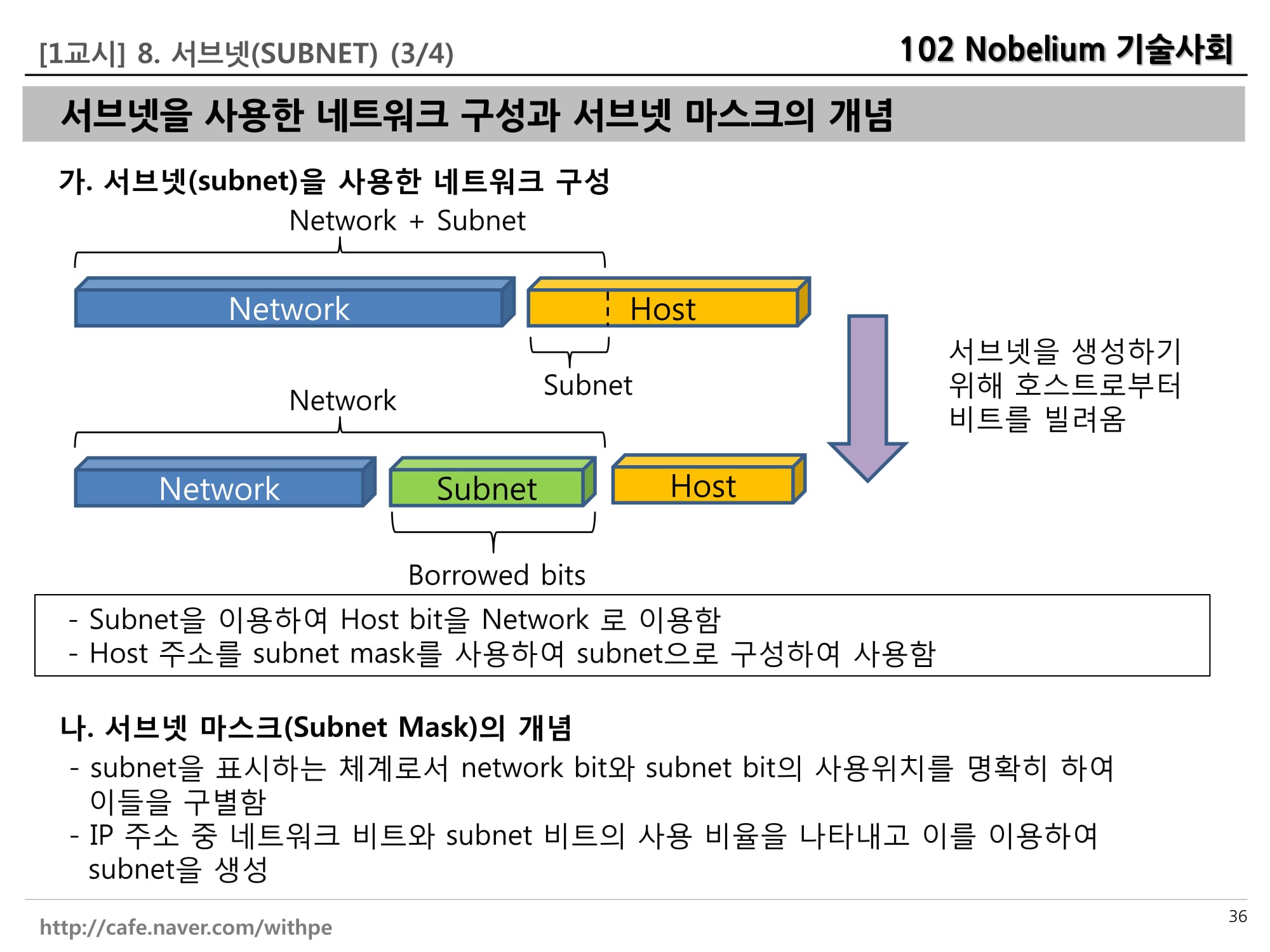

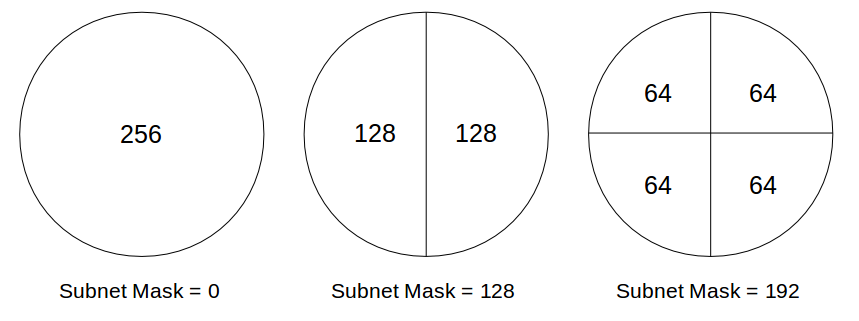

[개념] IP Address 의 Broadcasting 범위를 지정하기 위해 동일 네트워크를 작은 그룹으로 나누는 기법

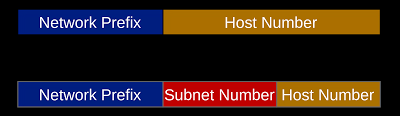

[유형] Network ID / Subnet ID / Host ID

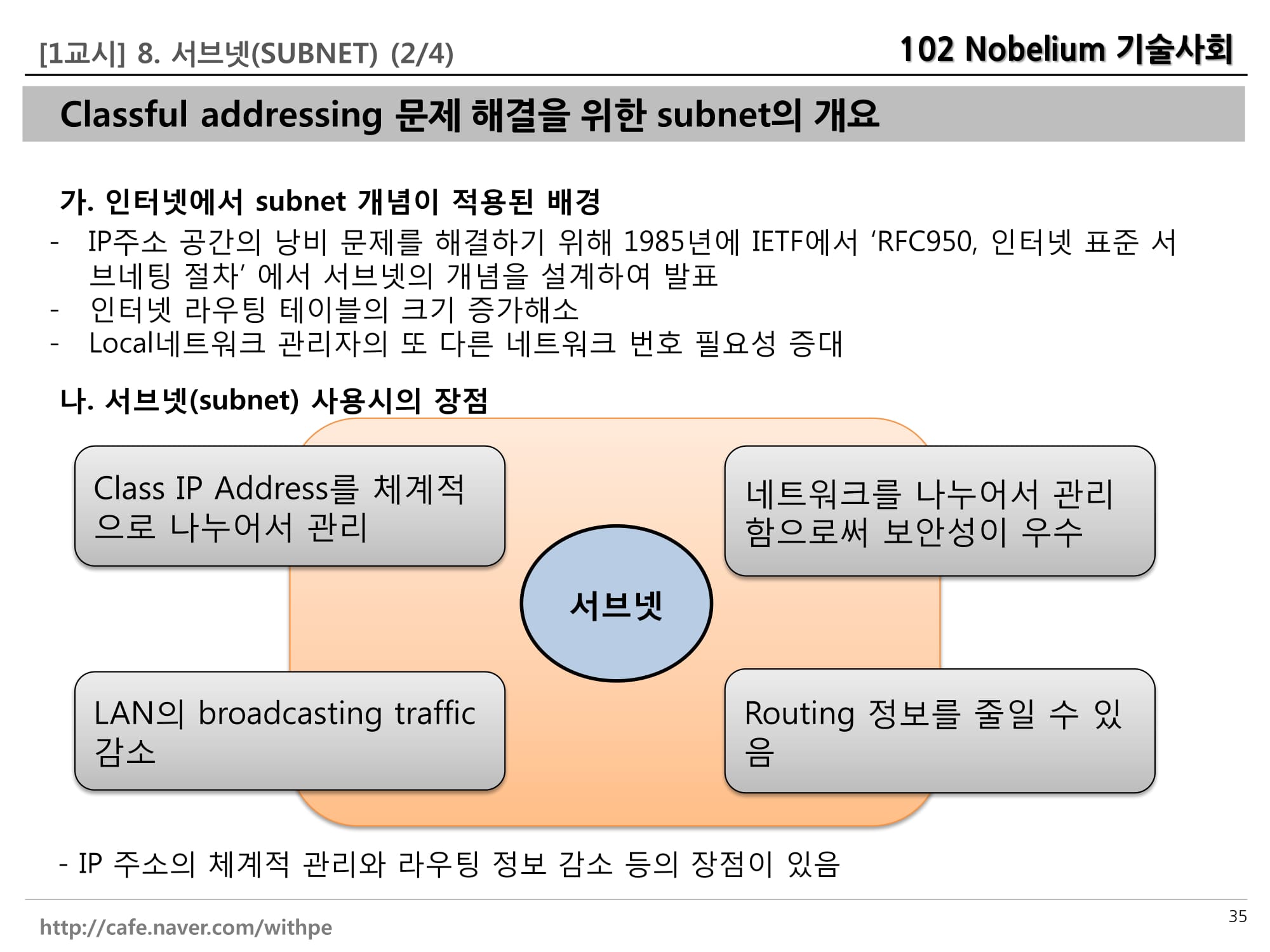

[기대효과] (IP효율적사용, 라우팅속도개선, 트래픽부하관리, NW보안강화)

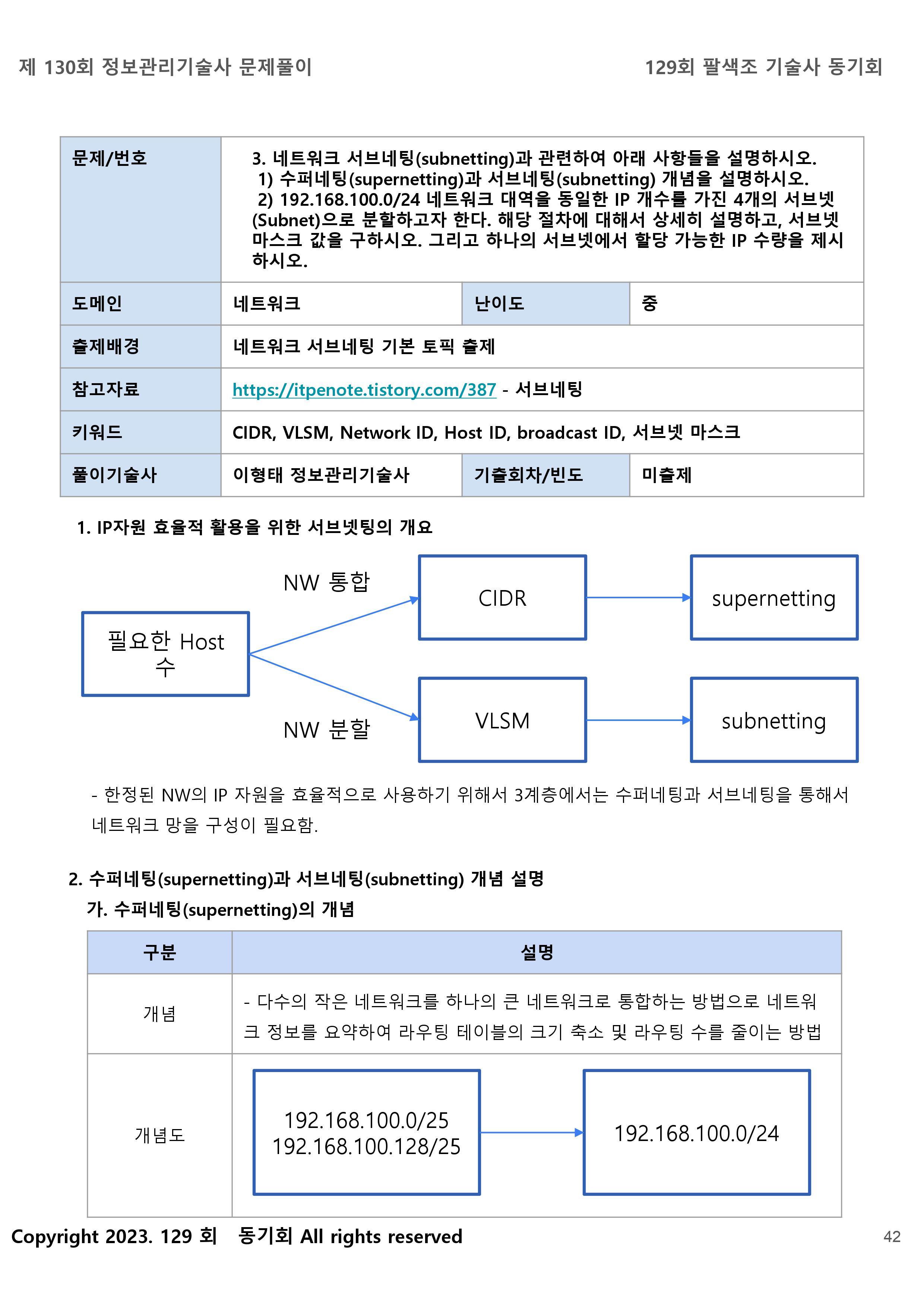

supernetting





[개념] 다수의 작은 네트워크를 하나의 큰 네트워크로 통합하는 기법

*슈퍼네팅 절차

1) 공통 비트 도출 : IP를 2진수 변환하여 공통 비트 도출

2) NW ID 산출 :  공통 bit 제외한 나머지는 0으로 설정

(예제) 슈퍼네팅 이전은 24bit 각각 4개의 개별 NW ID가 있었으나 슈퍼네팅 이후는 1개의 단일 22bit로 통합 3) 최종 Subnet Mask 산출 : 공통 bit를 모두 1, 나머지는 0으로 설정

4) 유효 IP 호스트 수 산출 : 2^10-2 = 1022개 (네트워크 주소 0, 브로드캐스트 255 주소 제외) (예제) 슈퍼네팅 되어 Host ID가 기존 8bit 에서 10bit 로 증가



[기대효과]

- 네트워크 정보를 요약하여 라우팅 데이블 크기 축소 (라우팅 성능개선)

- 내부의 작은 네트워크들이 외부로 나갈때 하나의 큰 네크워크로 보이게 변경

- 더 많은 호스트에게 IP 주소 부여 가능

(예제)

192.168.4.0 ~ 192.168.7.0/24



CIDR(Classless Internetwork Domain Routing)



* 사례



[개념] 도메인간 라우팅에 사용되는 인터넷 주소를 원래의 IP 주소 클래스 체계를 쓰는 것보다 융통성 있도록 할당/지정 하는 방식 ☞ RFC 1519, Aggregation 및 Distributed allocation

[필요성]

- 제한된 네트워크 주소자원 해결 : 서브넷팅(더 작게 분산) + 슈퍼넷팅(클래스별 제한된 범위를 합침)



CIDR (Classless Inter-Domain Routing)

[개념] 주소 Class에 의한 서브넷마스킹이 아닌 융통성 있게 할당, 지정

기존 : 192.168.0.1/255.255.255.0 ->  CIDR : 192.168.0.1/28 (28bit masking)



서브넷 마스크는 IP 주소 체계의 Network ID와 Host ID를 서브넷 마스크를 통해 변경하여서 '네트워크 영역을 분리 또는 합체'시키는 개념입니다. 그리고 네트워크를 분리하는걸 서브넷팅(Subnetting)이라고 하며, 합치는걸 슈퍼넷팅(Supernetting)이라고 합니다. 서브넷팅은 서브넷 마스크를 이용하여 Host ID를 Network ID로 변환하게 되고, 슈퍼넷팅은 서브넷 마스크를 이용하여 Network ID를 Host ID로 변환하게 되어서 가능해집니다.
